Altium Designer快速调整丝印

Altium Designer by Allegro, pads,PCB线路板设计,小北PCB设计室

今天我为大家讲的内容是altium designer快速调整丝印,这是我们做完PCB设计布线完成后的下一个步,很多朋友都是非常熟悉的。但是我们很多人只会用allegro,而不知道用AD这个软件设计,同时希望只会用allegro软件的朋友,都学一个软件只会对你有益,多一个技术,多一条出路。下面就我为大家讲解AltiumDesigner快速调整丝印的方法,更多PCb设计资料可以咨询小北PCB设计室,电话18190845168。

第一.框选有的器件,按快捷键A+P,选择中心,按确定键后,软件自动把丝印到器件中心。

Altium designer丝印调整

第二、在PCB中,鼠标移动到任意丝印上,右击,弹出界面。

Altium designer丝印调整

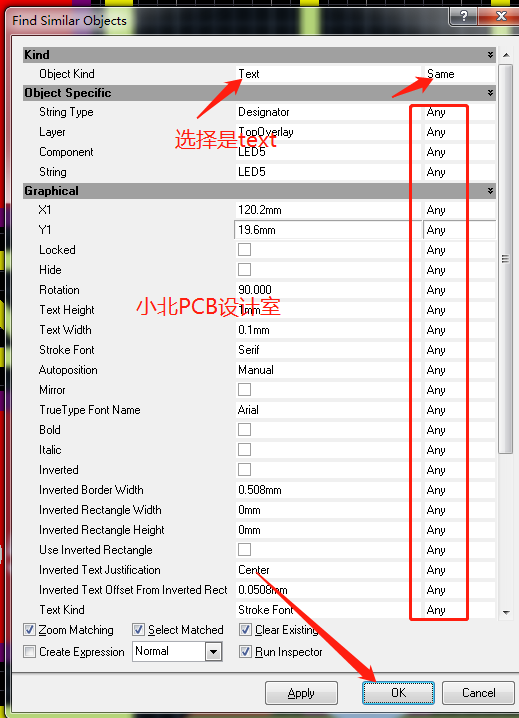

第三、然后执行命令后,弹出下面对话框。只有字符选择same,其它选择Any。

Altium designer丝印调整

第四、完成相关操作后,按确定0k后,选择是Texts,再去调整丝印大小。

Altium designer丝印调整

今天讲的Altium Designer快速调整丝印内容到此结束,不懂的可以随时来问我,谢谢大家的支持。前两天我在网论坛上下载了一下AD的skill软件,可以一键调整丝印大小,我对程序有做了一点小修改,供大家学习用。下载链接:https://pan.baidu.com/s/1vWeOcZ-QCImjSoEEfe4Beg 密码:5ii1
