原理图中放置 NOERC检查测试点的目点是什么呢？那它的操作步骤有那些

放置 NO ERC 测试点的目的是让系统在进行电气规则检查时，忽略对某些节点的检查。例如，系统默认输入型引脚必须连接，但实际上某些输入型引脚不连接也是常事，如果不放置 NO ERC 测试点，那么系统在编译时就会生成错误信息，并在引脚上放置错误标记。小北PCB设计服务，专心，专注，十年成木。在altium designer 软件中，我们执行：

1、执行菜单命令[Place]一[Directives]一[GenericNo ERC]，光标变成十字形，并且在光标上粘附一个红叉，将光标移动到需要放置 NO ERC的节点上，单击鼠标左键完成一个 NO ERC 检查测试点的放置。

2、单击鼠标右键或者按“Esc”键可以退出放置状态。

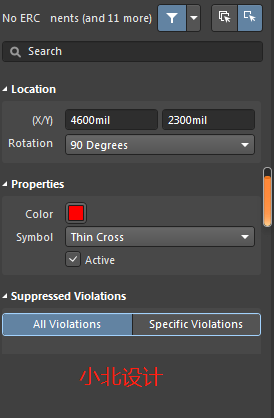

3、在放置状态下按“Tab”键，或者放置完成之后双击No ERC检查点，即可设置它的属性，如图所示。

① Suppressed Violations-All Violations：抑制所有违规，意思是不管什么错误都不再报错。

② Suppressed Violations-Specific Violations：选择性地抑制违规，Altium Designer提供21种选择，用户可以根据自己的需求去选择，如图下图所示
