Altium designer 如何定义板框和内缩平面

Altium Designer by 小北 PCB设计技巧,PCB小知识,PCB方案指点

Altium designer 如何定义板框和内缩板框

allegroPCB小北PCB设计

第一步:

 Altium designer 首先导入DXF图到PCB

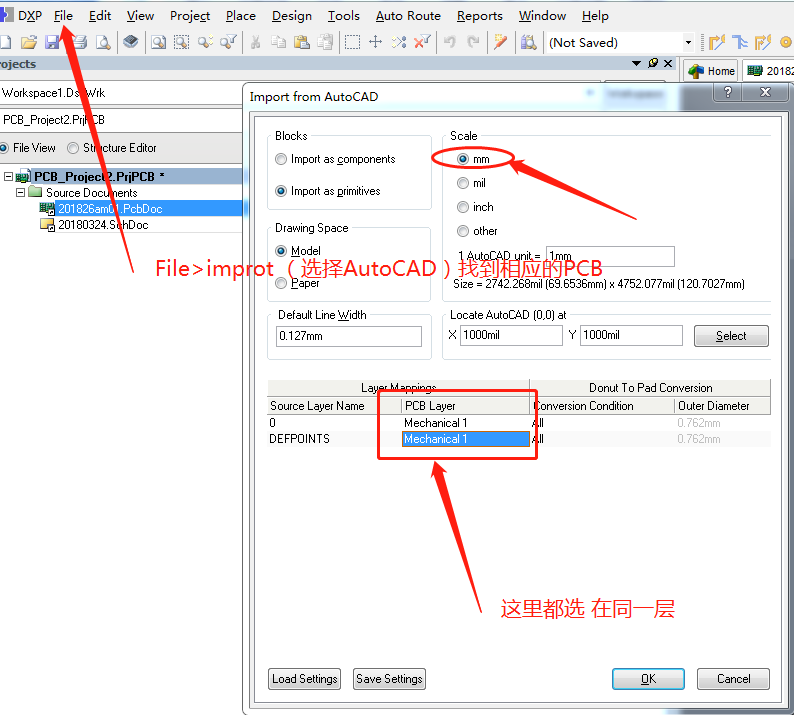

 FILE>improt(选择AutoCAD )找到相应的cad结构图.

 单位一定要选对(我们平常用的都是MM

ad板框定义小北PCB设计

第二步:

Altium designer 定义板框
导入板框反,界面成灰色,如何变成黑色呢?

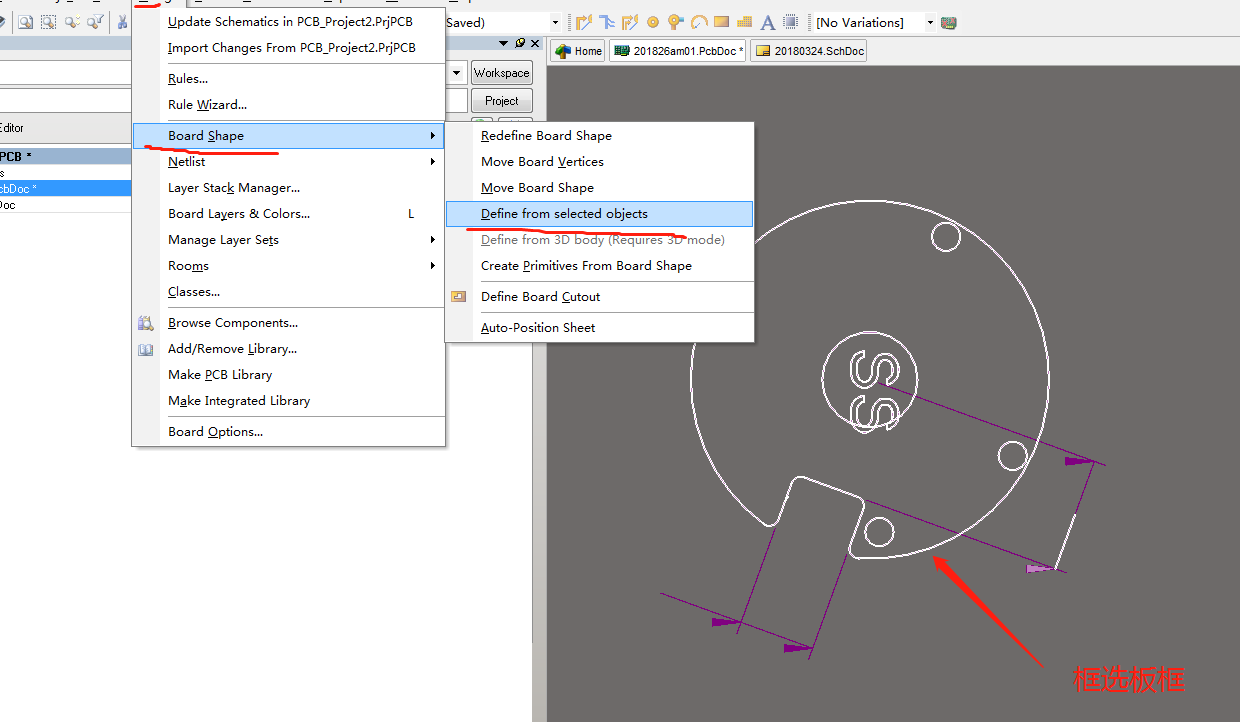

框选刚才导入的PCB板框。再选择design(设置)》board shape 参考下图

ad板框定义小北PCB设计

选择后,板框内灰色的就变成了黑色的。

第三步:

Altium designer 内缩平面

在设计过程中,我们一盘在布局设计时,防止器件离板边过近或铜片离板

边太近。导致后期返功或PCb制做不良。

Ad内缩这个功能要到规则设里去操作:

按快捷键d+R

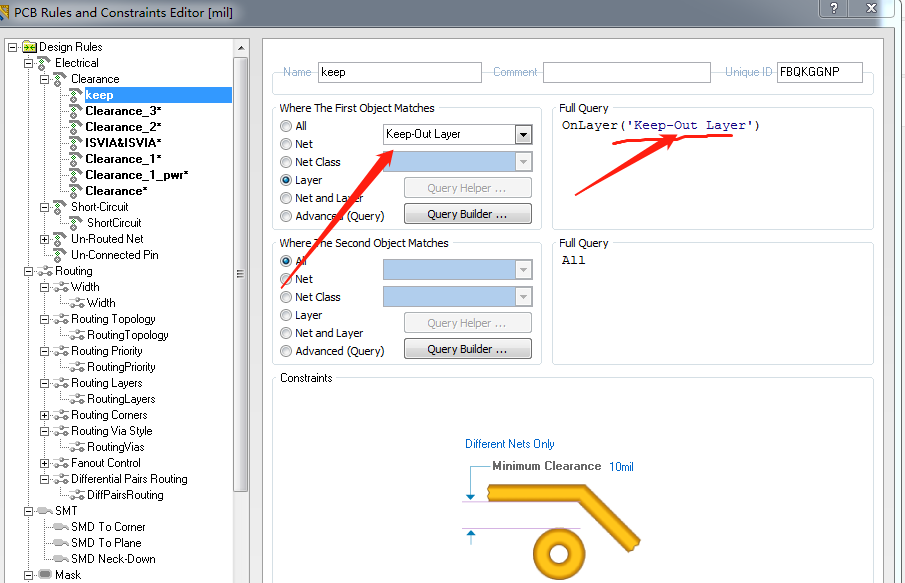

新建立一个间距规则,重新命名(方便后期检查)一定要选择输入Keep-Out Layer
ad板框内缩小北PCB设计

这样板框内缩就设好了。


原创文章,转载请注明: 转载自 pcb小北设计 http://www.pcballegro.com/
