Altium designer常用规则设计

Altium designer、AD常用规则设置，在PCB设计中，在布局完成后，我们要把规则设置好，下面为小北PCB带领大家学习问题学习

打开设置界面（使用快捷键d+r）。

1.设罢线与线，线与铺铜，线与孔，铜与铜之间距。详细命令如图所示。下面电压<12V时，进行下面设置间距。

线与线，我们设3w，线与线的中心距3倍线宽，局部可以设小一点

线与盘，我们设6MIl

铜与孔，我们设6MILl

铜与线，我们设15mill

铜与铜，我们设20mill

2. 设线宽规则，如果是差分要单独设置（我们一般要对差分对进行类设置，按快捷键D+C，进行类设置界面）

3. 铜片设置，我们会对铜片与过孔进行全连接，与其它都”+”字连接。防止虚焊

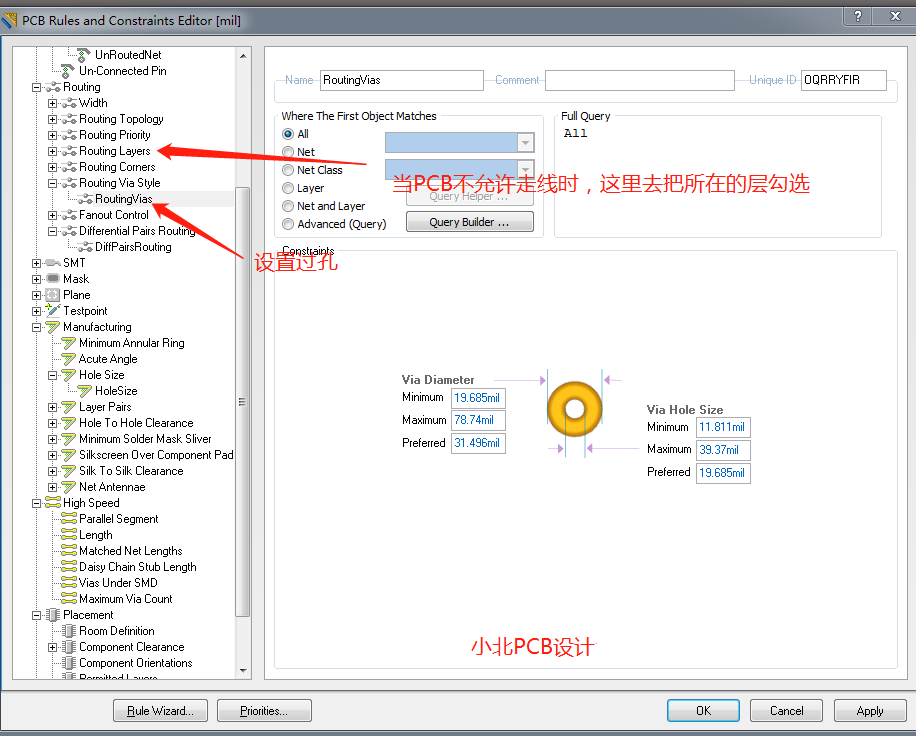

4. 对过孔设置。我们一个PCB上最多不要超过3种过孔。
