Altium designer信号线间距设计及删除网络的布线

下面由小北PCB设计室讲详细介绍Altium designer信号线间距设置及删除网络的布线。AD走线方式有好几种，我们平常用的只有二种，
1.是忽然DRC；2.开启DRC，进行walkaround obstacles 推挤走线模式。其它的模式介意不使用。

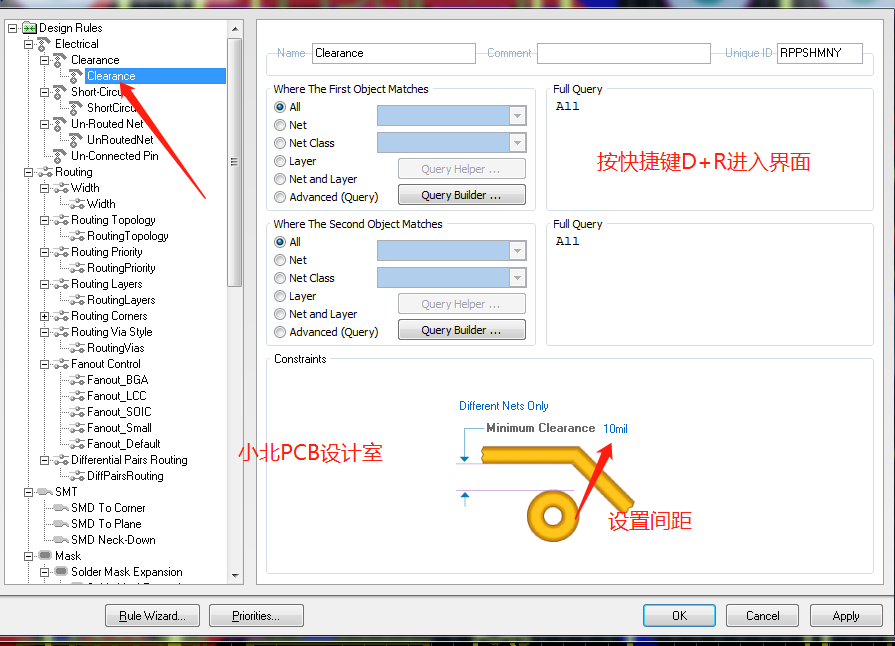

在布线前我们要对信号线间距设置。按D+R进规则设置面板，如图所示：

Altium designer间距规则设计完在后，下面来设置那种模式走线。我们也可以按Shift+R键来切换走线模式

。

拉完线后，觉得不合理。这时我们用到推线模式。

AD中推线是按着ctrl+鼠标右键，进行推线。如果推不动的话，就要重新走线

删线方法：

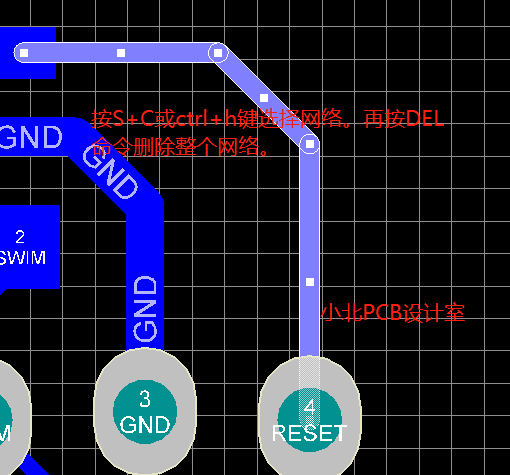

要删除整个网络，先执行ctrl+H或s+c选中网络线，然后再按键盘的Del。

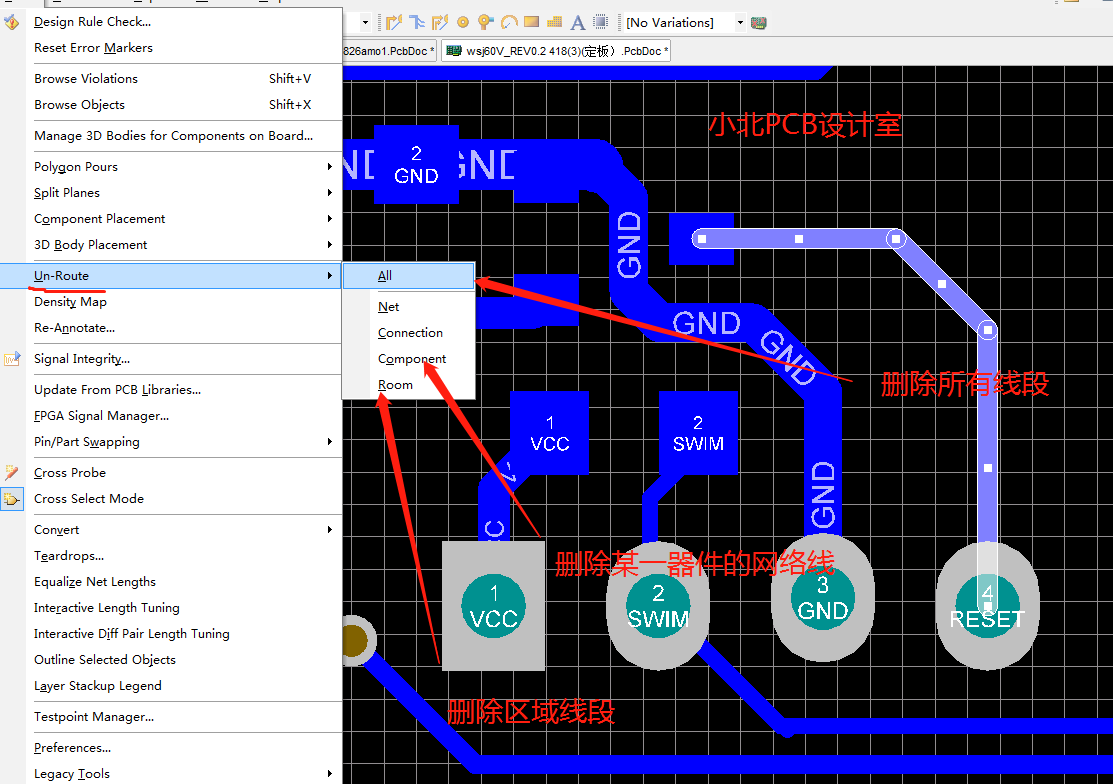

Ad还有一种删线方法。可以删除某线段，某一网络，某一区域的信号布线。
