Altium Designer|AD如何显示或隐藏飞线

今天为大家讲解的是Altium Designer|AD如何显示或隐藏飞线的内容，希望大家在工作中有所帮助，Altium Designer|AD在布局的时修改，

“Altium Designer|AD显示或隐藏飞线”这两个功能用得比较频繁，会加快PCB布局。下面就由我为大家讲解解决Altium Designer|AD如何

显示或隐藏飞线这个问题详细说说：

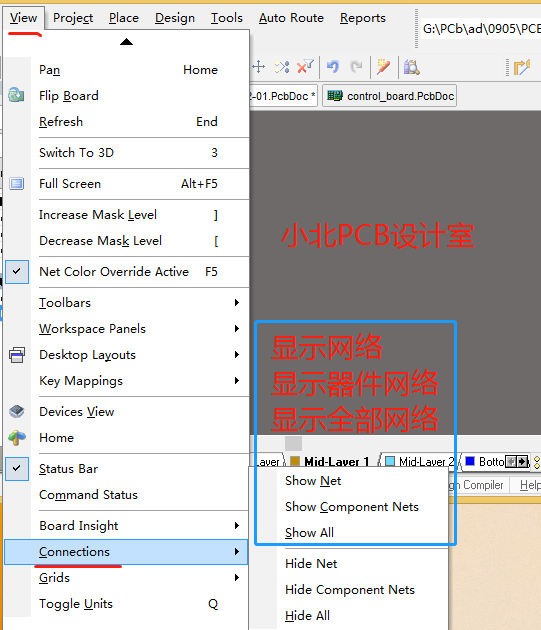

1.显示/隐藏网络线（也可以按快捷N时行选择显示/隐藏飞线）。



如果是按快捷N会弹出下面对话框。



2：高亮网络线（按CTRl+鼠标右键，高亮某一网络。为了行成对比。我们键“【”或“】“可以调整显示对比。把高亮的的网络线显示明显。

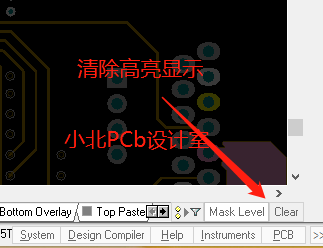

高亮用完后，我们要清除高亮显示。执行在软件的右下角的clear命令。

3.设置网络颜色

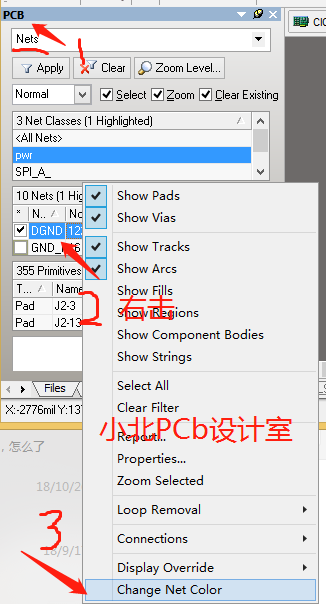

我们平常经常对GND网络或其它电源网络线设成不同的颜色，有利于布线。打开PCB界面,在软件的右下方执行PCB命令，如图所示：

显示PCB界面上选择网络，执行change net color命令。

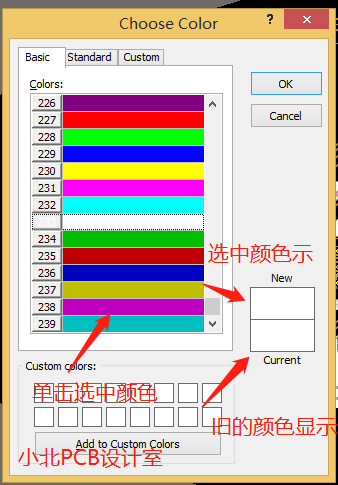

弹出下面对话框，选定好颜色按确定就可以。

---

今天就为大家讲解Altium Designer|AD如何显示或隐藏飞线的内容，更多的原创内容请关注小北PCB设计室。
