AD如何切断线和器件相对偏移

Altium Designer by Allegro, pads,PCB线路板设计,小北PCB设计室

很高兴的站在这里，在我里过得很充足，今天我为大家讲解的是AD如何切断线和器件相对偏移。

下面我就为大家把整个过程走一次吧！电话18190845168

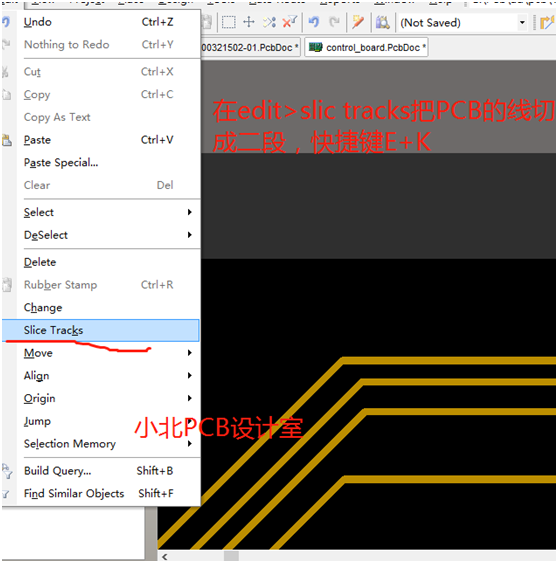

第一、在altium designer PCB 菜单栏下执行Edit下面的slic tracks命令，快捷键EK。

altium designer PCB 切线

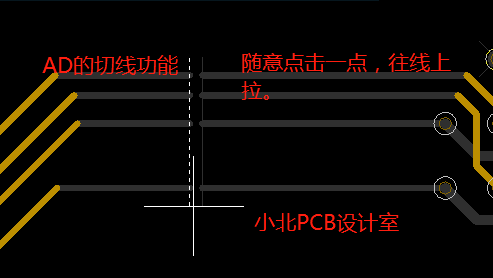

执行命令后，然后点击线的一端，往下拉就可以，线段就切断。最终效果图如下：

altium designer PCB 切线

第二、altium designer相对偏移功能

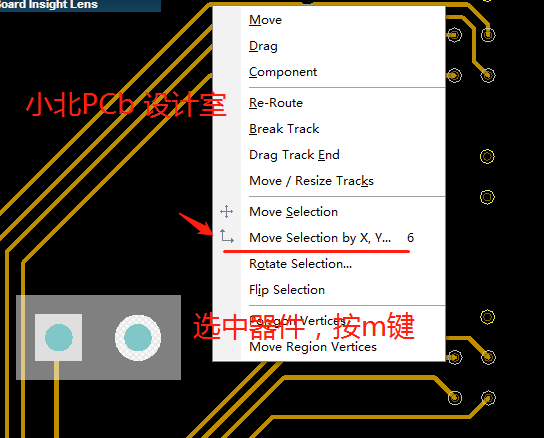

在pcb怎么精准移动一定的位置。选中器件，然后按M，选择move selecton by x,y..命令。

altium designer PCB相对偏移

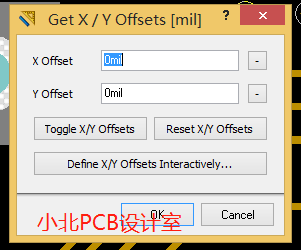

然后，弹出下面界面：填写偏移的距离就可以了。

altium designer PCB 相对偏移

原创由小北PCB设计室发部，更多AD如何切断线和器件相对偏移相似的内容请浏览http://www.pcballegro.com/Altuim_Designer/。
