Altium Designer在覆铜上挖圆形


Altium Designer在负片层挖圆，我们会想到用keepout层，画一个圆就行。可以负片层上，画一个keepout是没有把负片层的铜挖去了。
下面我们来介绍下，如何在覆铜上挖圆形孔

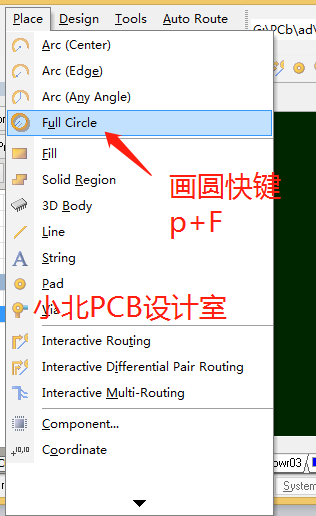

1：首先在PCb覆铜上需要挖圆形地方画一个圆（快捷键P+f）

Altium Designer在覆铜上挖圆形


2:把圆开区域里，转换成挖空区（转化完成后，把上一步画的圆删除）


Altium Designer在覆铜上挖圆形

原创文章，转载请注明： 转载转载自 pcb小北设计 http://www.pcballegro.com/

了解更多altium designer 自定义走线宽度和过孔知识http://www.pcballegro.com/Altuim_Designer/80.html
