altium designer 自定义走线宽度和过孔
altium designer 自定义走线宽度和过孔
altium designer在走线时,我们根据不同信号,对走线的线宽和过孔大小要求一同,
所以我们在altium designer 走线时,提给设定几种线宽各过孔大小,提高画板效率。
下面为大家介绍下altium designer 自定义走线宽度和过孔设计步骤:
1:dxp>Preferences(快捷T+P)打开下面对话框,设置自义线线宽与过孔大小
![ad自定义走线宽度和过孔 ad自定义走线宽度和过孔](/image/181024/150653_300.jpg)
![altium designer 自定义走线宽度和过孔 altium designer 自定义走线宽度和过孔](/image/181024/150708_187.jpg)
![ad自定义过孔 ad自定义过孔](/image/181024/150745_507.jpg)
altium designer在走线时,我们根据不同信号,对走线的线宽和过孔大小要求一同,
所以我们在altium designer 走线时,提给设定几种线宽各过孔大小,提高画板效率。
下面为大家介绍下altium designer 自定义走线宽度和过孔设计步骤:

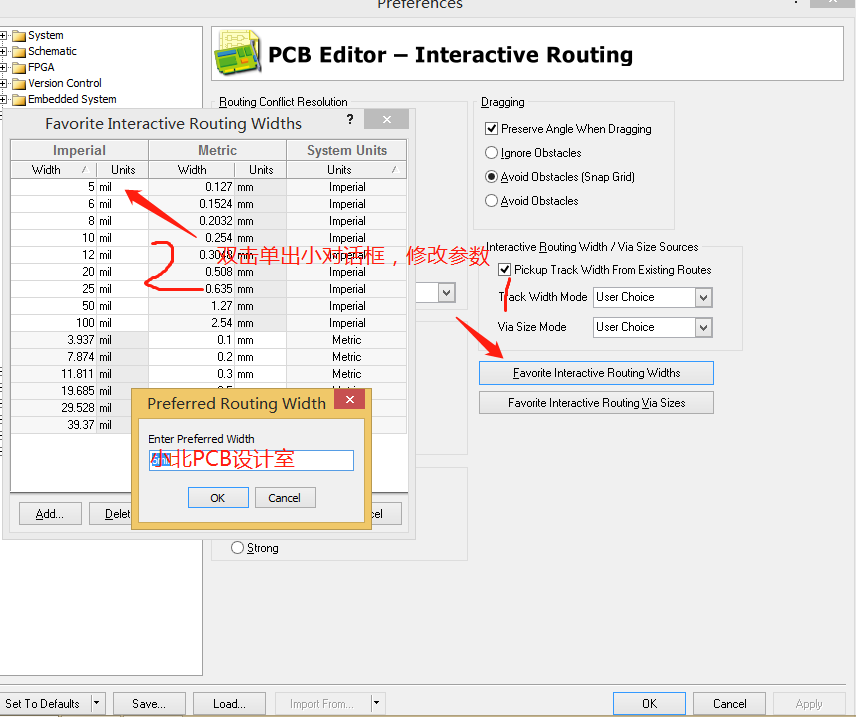

1:dxp>Preferences(快捷T+P)打开下面对话框,设置自义线线宽与过孔大小
![ad自定义走线宽度和过孔 ad自定义走线宽度和过孔](/image/181024/150653_300.jpg)

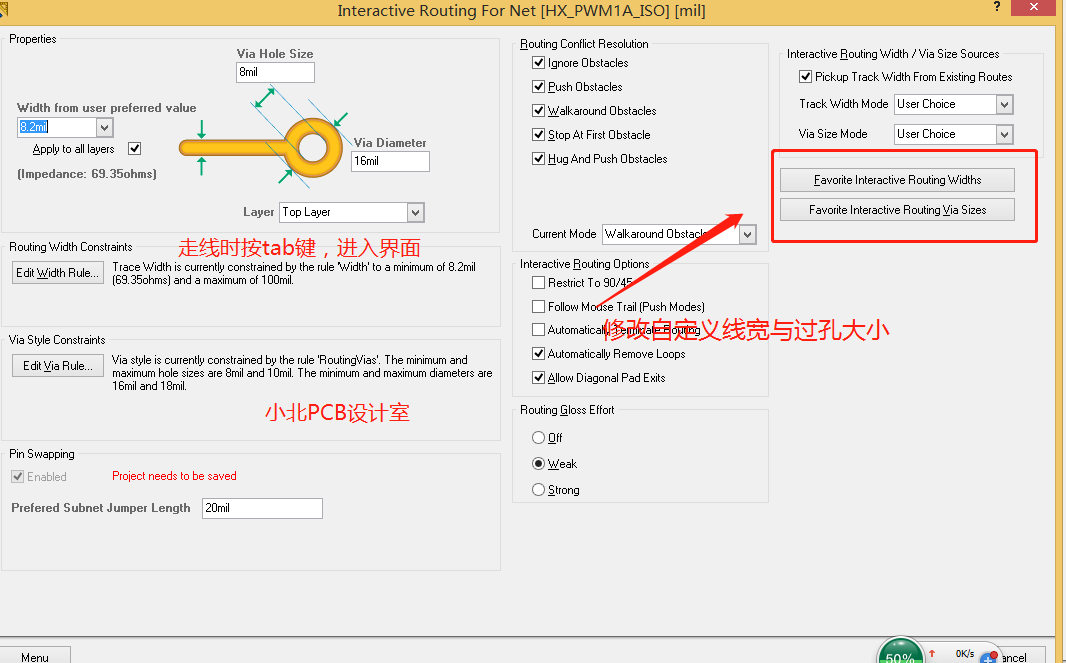

我们也可以在走线时按TAB键,来设置线宽与过孔的大小
![altium designer 自定义走线宽度和过孔 altium designer 自定义走线宽度和过孔](/image/181024/150708_187.jpg)
点单线宽设计、弹出下面对话框,对线宽大小设置.
![ad自定义过孔 ad自定义过孔](/image/181024/150745_507.jpg)

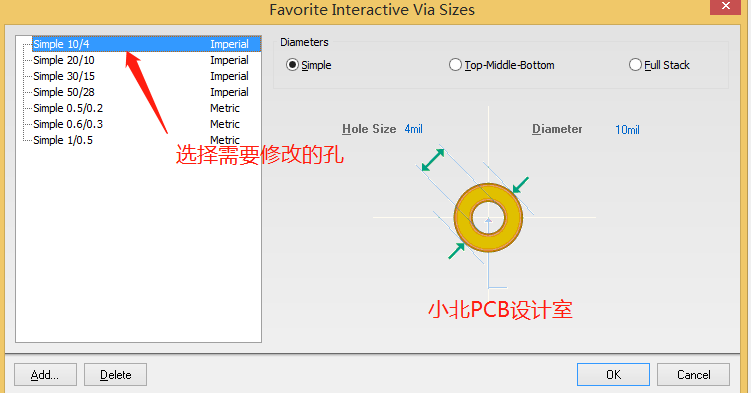

完成所有设置后,我们在PCB设计中,在走线时按Shift+w可以调出线宽列表出来。单击需要的线宽。走线时按Shift+V调出过孔表出来。
