Altium Designer生成gerber|钻孔|PDF|贴片文件

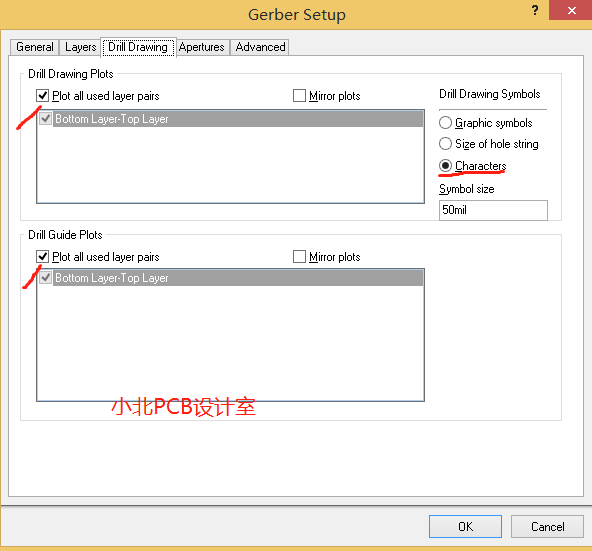

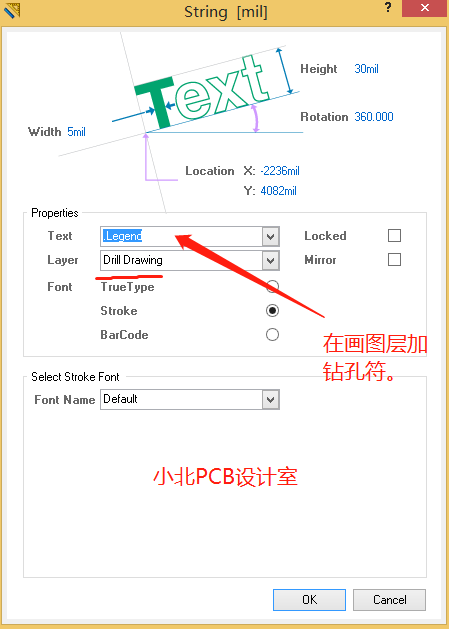

在我们设计完一个电路板时，最后一个步骤是把生产文件，然后在cam350中检查并核对，如果没有发现错误，我们就发给板厂进行加工。下面由小北PCb设计室来介绍AD生成生产文件的整个过程。并由小北PCB也为大家提供jAD软件自动生成gerber程序包，提供大家下载，只要把它加到相应的工程中，就可以使用。在出文件前，一般情况下我们需要对原点复位。(快捷e+o+r），并且要在画图层（Drill Drawing)，放置钻孔符。可以据根下图操作：
下面介绍的是手动生成生产文件件的过程：

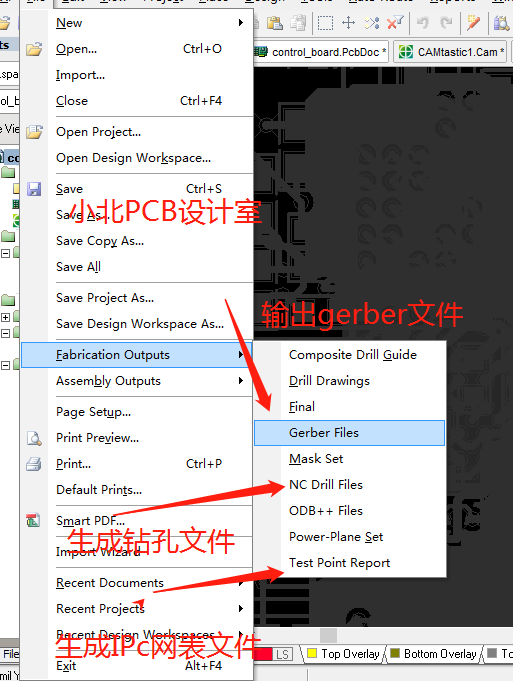

第一、执行file>fabrication outputs>Gerber Files命令。

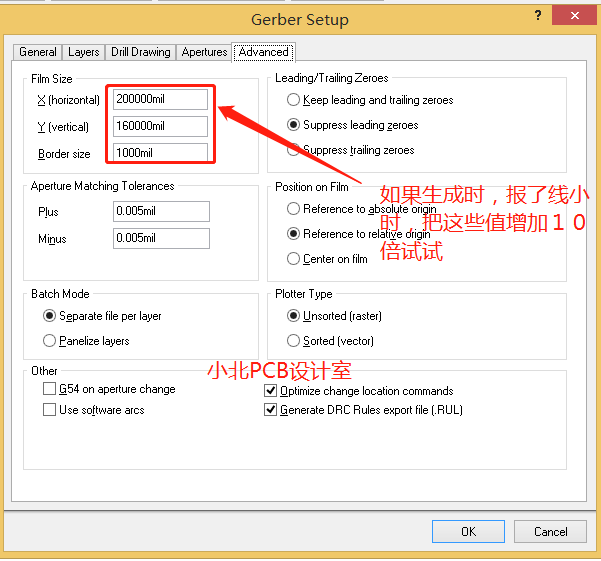

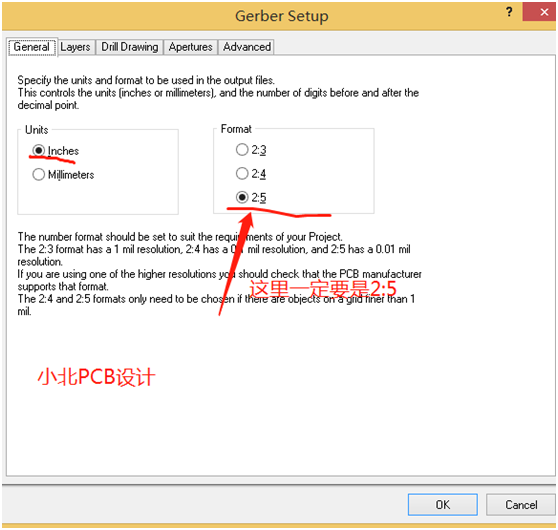

弹出下面对话框。设置单位精度，在AD中，我们一般设置的单位为inches，精度为2:5。

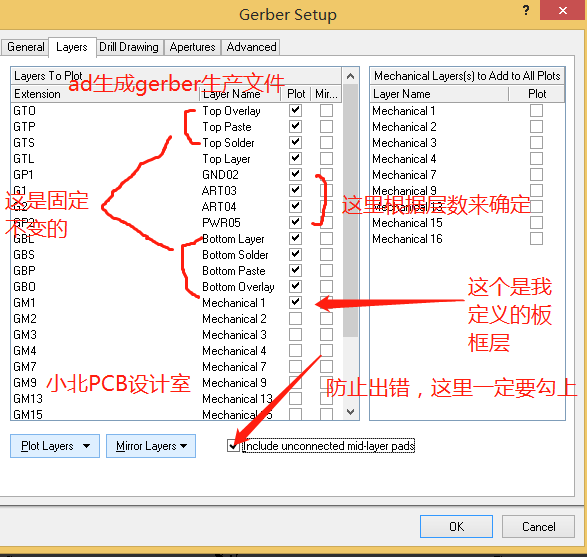

勾选需要输出的层。一定要勾选include unconnected MID-layer pads这一项，以及出错。

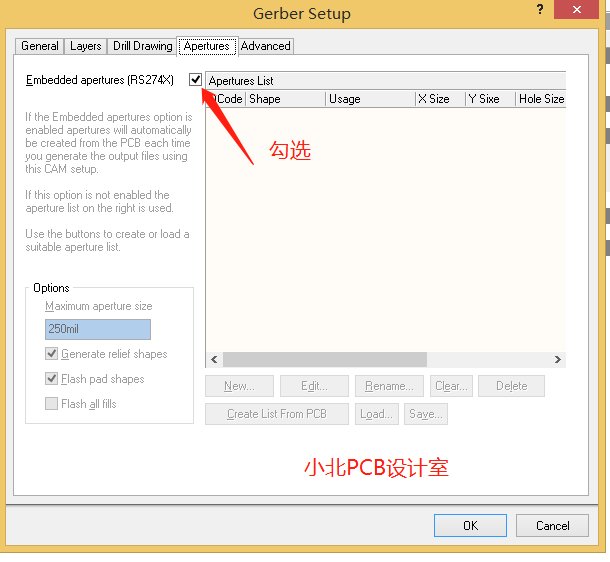

现在PCB厂，大多数PCB都支持RS274X格式。
根据上述过程设置完成后，按确定。,可以到工程文件夹中找到Gerber文件。

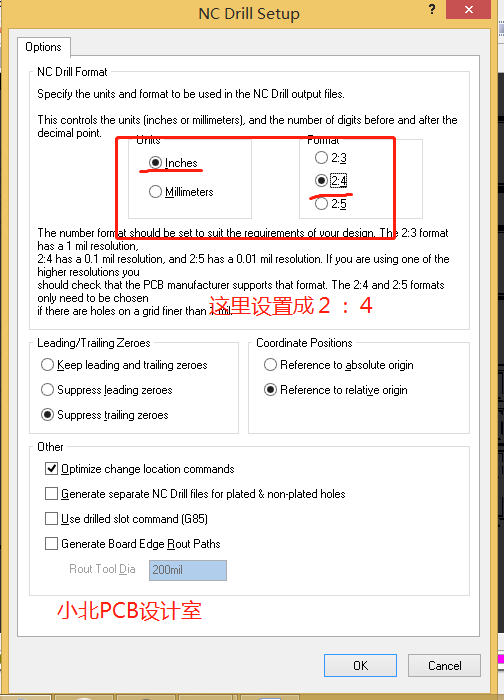

第二、生成钻孔文件：要修改精度，改成2：4。

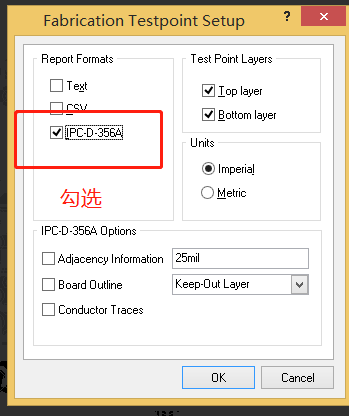

第三、生成IPC网表，勾选IPC356。

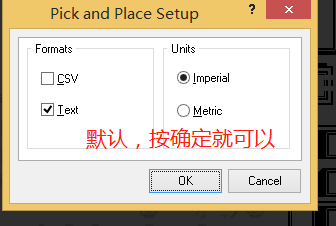

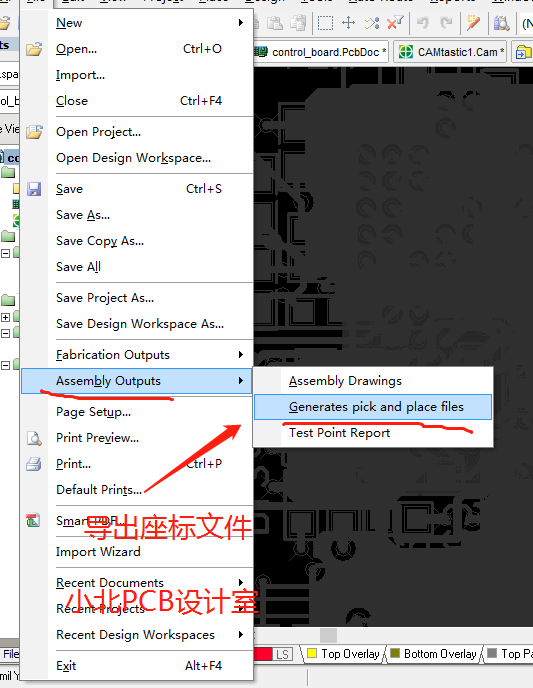

第四、生成坐标文件,贴片时用于定位。
弹出下面对话框，按确定就可以。
第五、Altium Designer生成PDF文件。一个完整的生产文件就完成，然后分开打包，发给PCB产家，与STM厂家。
下面由小北PCB设计室提供的两个AD自动输出Gerber文件以及PDF文件的程序包，关注微信公众号回复：AD导出生产文件， 就可以下载。

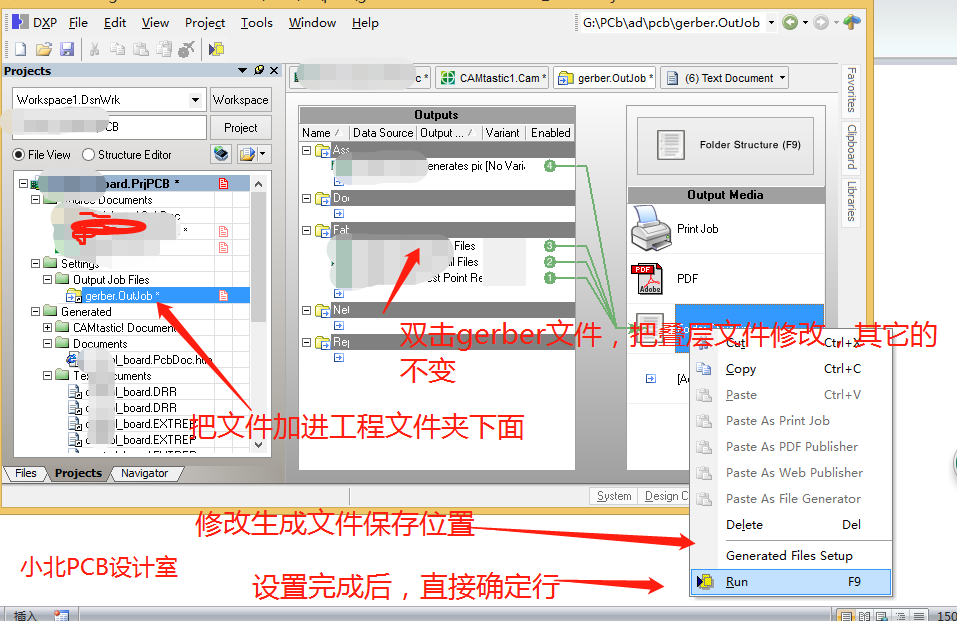

然后把它们加入到Pcb工程文件中。详细步骤，可以根据下图操作。输出生产文件时，只要改变勾选的层。按RUN,如下图所示。
原创文章，转载请注明： 转载转载自 pcb小北设计 http://www.pcballegro.com/
了解更多AD知识 http://www.pcballegro.com/Altuim_Designer/78.html
