Altium Designer修改铺铜技巧

下面由小北PCB设计室介绍下 Altium Designer修改敷/铺铜技巧的方法。敷/铺铜时，尽理铺在5mil的格点上，为什么要按5点格点呢？

因为在5格点上，我们好进行修改铜片以及捕捉。ad中，有二种画铜模式，一种是死铜（不规则死铜p+R，规则死铜P+F），另一种是

活铜(P+g)，AD也有两种的修改铜的方式。小北PCB设计室电话：1819045168

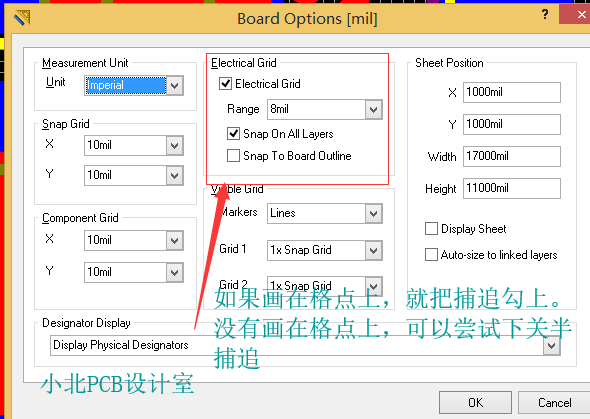

方法一、快键是M+G，按快捷选中想要选改的铜片。鼠标移到铜片边上，按着鼠标左键，移动鼠标。

如果没有捕抓到，按快捷d+o，关闭捕抓功能并放大图纸,再次去修改铜片。这种情况因为是大家没有按格点画铜。

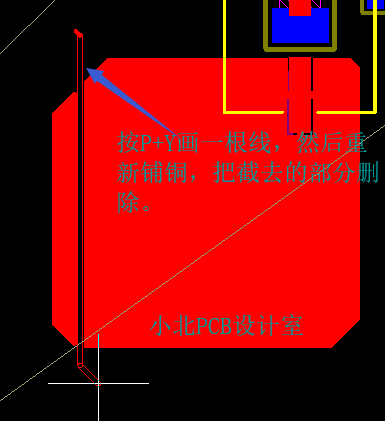

方法二、如果是活铜的话，我们还有一种修改敷/铺铜技巧：切铜，然后再次删除多除的铜片。
