Altium designer BGA扇出方法
Altium designer PCB 设计 BGA扇出方法。
Altium designer BGA扇出方法,下面由小北PCB设室为大家详细介绍下,Altium designer BGA扇出方法技巧,电话18190845168

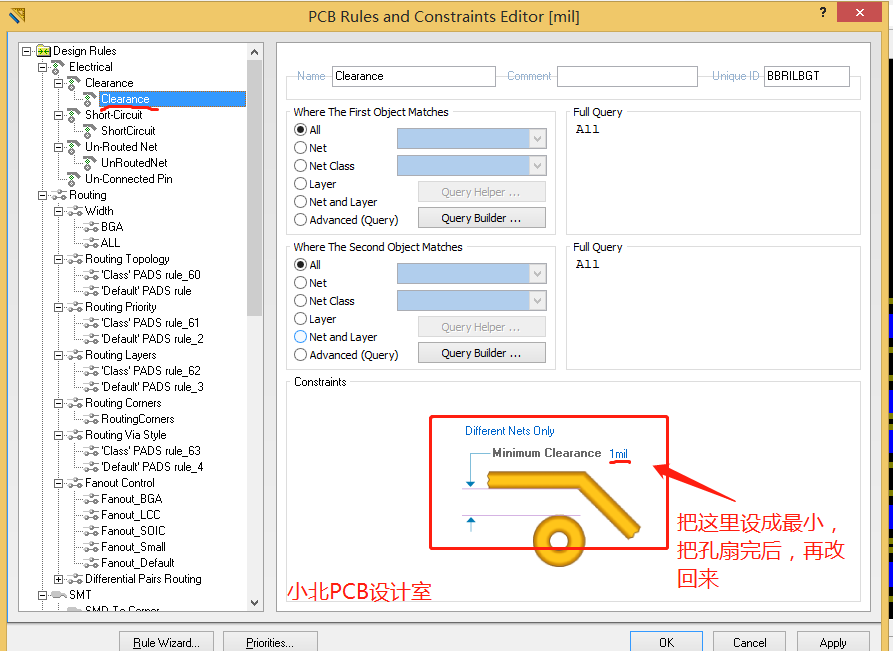

第一步:Altium designer PCB设计中打开设置规则,把间距规则改成最小。
第二:Altium designer PCb设计中,对BGA扇出的电源引脚线宽大小设置。(下图是我对电源网络做了一个(0-POWER )组,InNetClass('0-POWER') And InComponent(U8))。

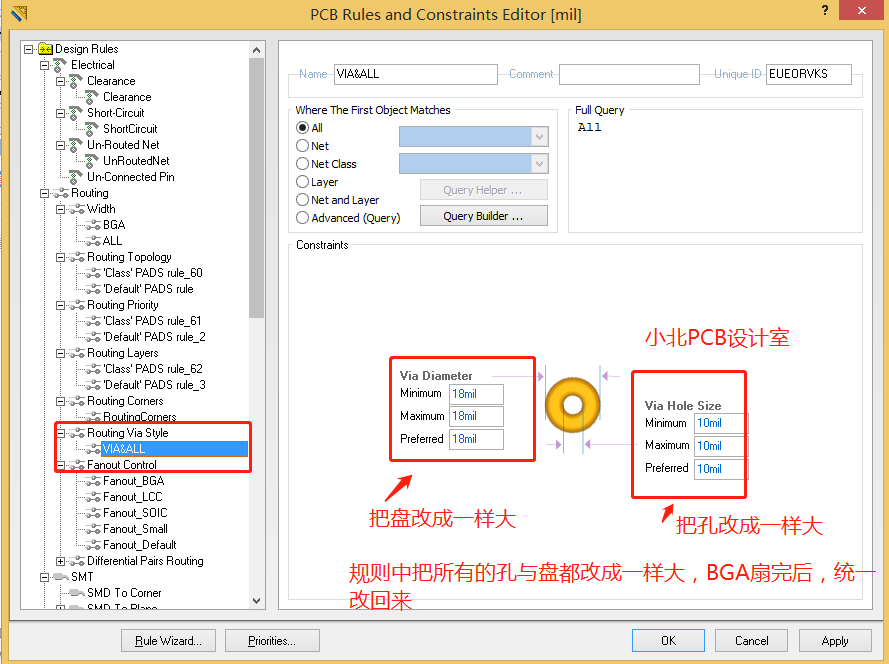

第三:设计BGA扇出的过孔的大小(0.8的BGA,用的是8/16 mil的孔)。
![Altium designer BGA扇出方法i小北设计 Altium designer BGA扇出方法i小北设计](/image/181020/071058_540.jpg)

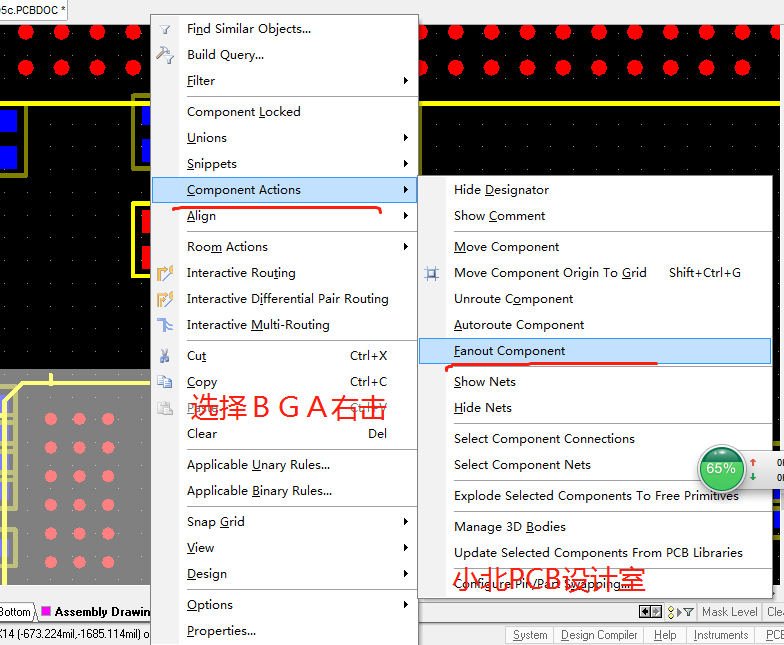

第三步:选择BGA,右击选择扇出。

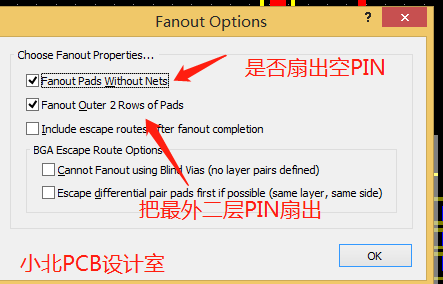

执行上面命令后弹出下面对话框 。执行后BGA扇出步骤就完成。

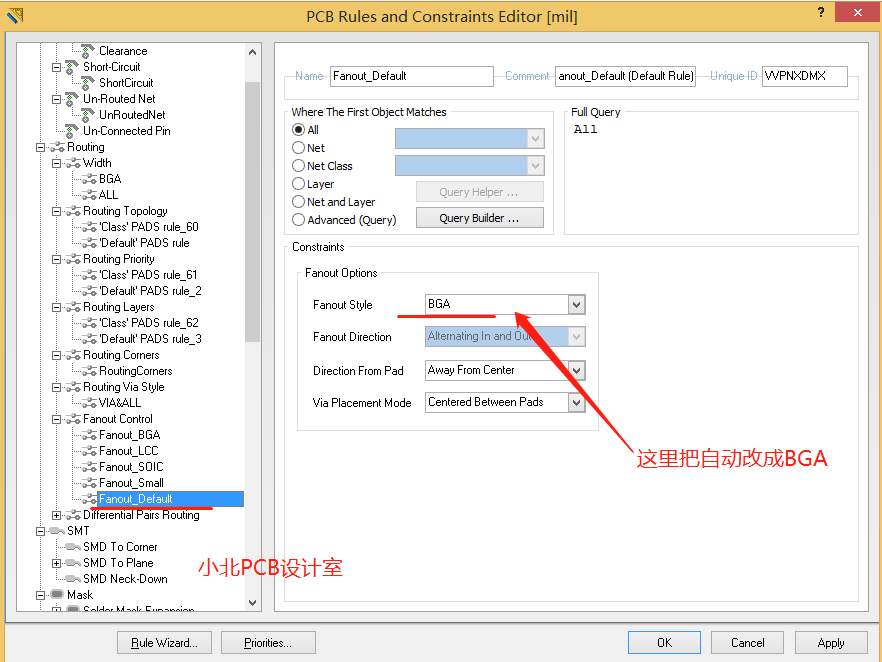

如果上面的Altium designer BGA扇出方法没有解决的方,我们在规则里面设置一下,然后再扇出。

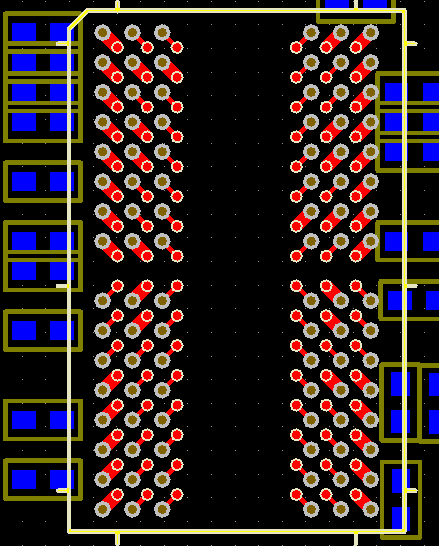

PCB的最终效果图如下:
