Altium designer过孔设置
Altium designer过孔设置
下面由小北PCB设计室讲解下在实际工作中Altium designer过孔设置的技巧：
第一、Altium designer pcb中设置过孔开窗。
在PCB中，双击需要修改的过孔，弹出下面对话框，根据下面设计好过孔是否要开窗。

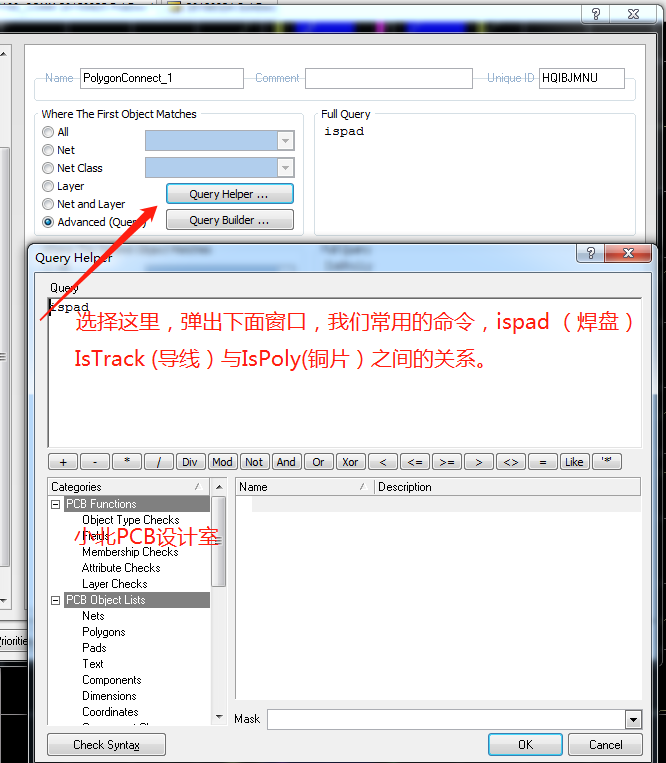

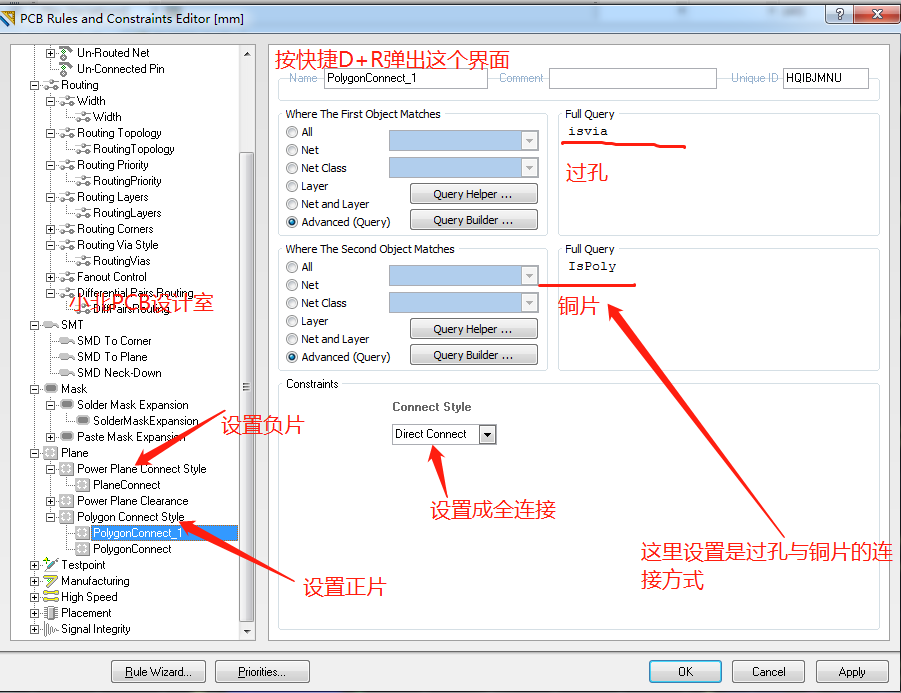

第二、Altium designer pcb中设置过孔与铜片的连接方式,打开规则界面（快捷为D+R）。
依据铜片与过孔的关系，设置相应的规则。
第三、Altium designer pcb默认过孔的设置.打开下面界面使用快捷键（t+P)打开preference对话框。

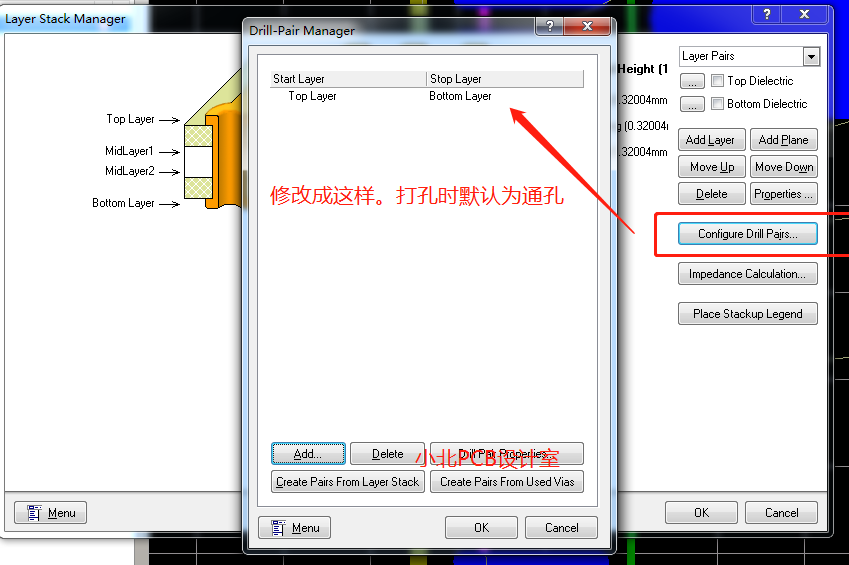

如果软件默认打孔是盲孔，我们需要改成通孔，那您打开叠层工具界面使用快捷 d+K。
原创文章，转载请注明： 转载转载自 pcb小北设计 http://www.pcballegro.com/
更多Altium designer过孔设置http://www.pcballegro.com/allegro/75.html
