ad模板怎么添加logo ,按比例缩小放大logo
ad模板怎么添加logo ,按比例缩小放大logo
图片导入PCb时,有时logo过大或者过小,我们应当按定的比例处理图片。
下面我们来介绍下ad模板怎么添加logo并按比例缩小放大logo放在PCB板上。

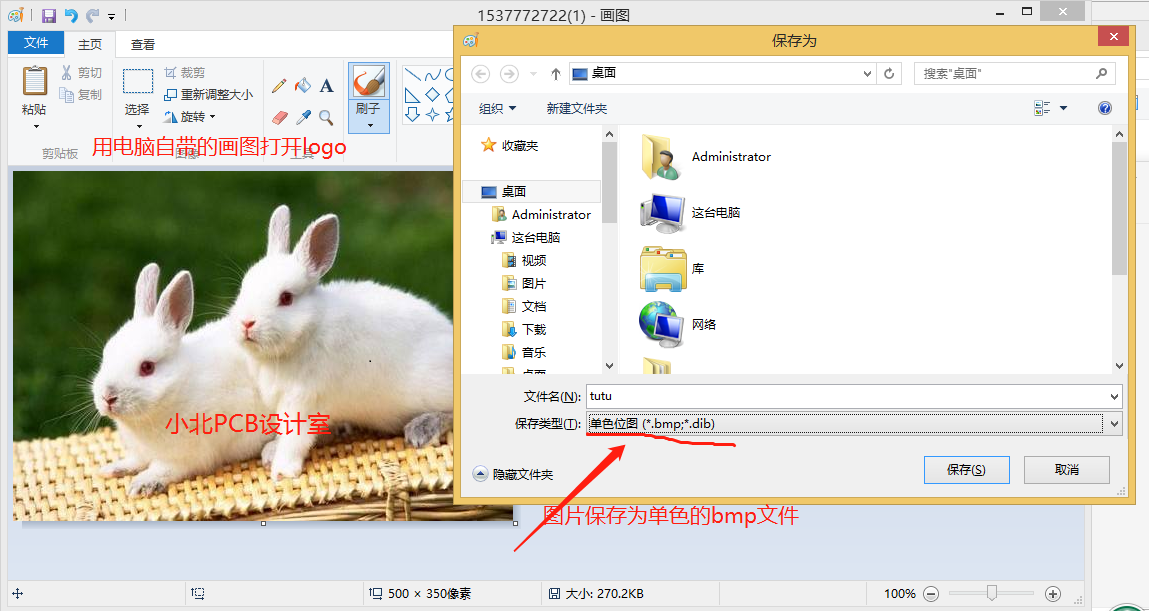

1.用电脑自带的画图工具打开logo文件,并保存为单色的bmp格式文件。
![ad模板怎么添加logo ,按比例缩小放大logo ad模板怎么添加logo ,按比例缩小放大logo](/image/180924/172506_928.jpg)
AD软件中加入logo程序。
3.弹出下面对话框
在按装目录下找到下面文件并打开(我这个软件是按装在D盘:D:Program Files (x86)Altium Designer Summer 09ExamplesScriptsDelphiscript ScriptsPcbPCB Logo Creator)
4.重新回到select item to run界面,双击程序。
![ad模板怎么添加logo ,按比例缩小放大logo ad模板怎么添加logo ,按比例缩小放大logo](/image/180924/172507_765.png)
然后 ad软件会重新打开一个pcb文件加,根据下面的图片增加logo文件。等一等,软件会自动把logo增加到PCB中。
![ad模板怎么添加logo ,按比例缩小放大logo ad模板怎么添加logo ,按比例缩小放大logo](/image/180924/173453_536.jpg)
ad模板添加logo后 怎么按比例缩小放大logo
图片导入PCb时,有时logo过大或者过小,我们应当按定的比例处理图片。
下面我们来介绍下ad模板怎么添加logo并按比例缩小放大logo放在PCB板上。
1.用电脑自带的画图工具打开logo文件,并保存为单色的bmp格式文件。
![ad模板怎么添加logo ,按比例缩小放大logo ad模板怎么添加logo ,按比例缩小放大logo](/image/180924/172506_928.jpg)
AD软件中加入logo程序。

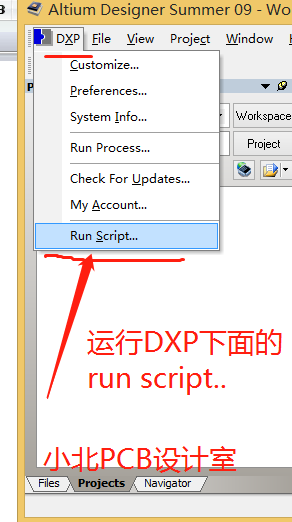

2.运行ad菜单栏下面的DXP>run scrpt..命令
3.弹出下面对话框

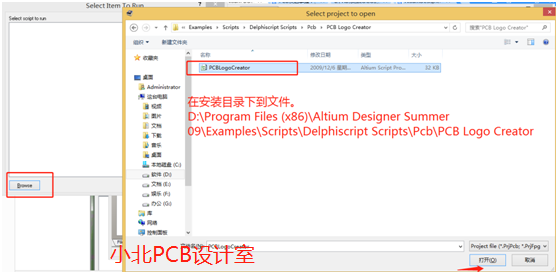

在按装目录下找到下面文件并打开(我这个软件是按装在D盘:D:Program Files (x86)Altium Designer Summer 09ExamplesScriptsDelphiscript ScriptsPcbPCB Logo Creator)

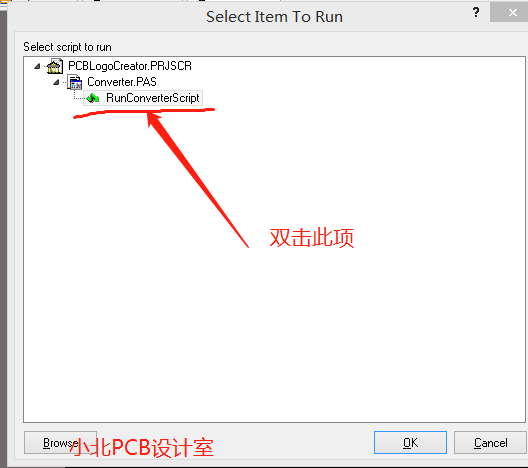

4.重新回到select item to run界面,双击程序。
![ad模板怎么添加logo ,按比例缩小放大logo ad模板怎么添加logo ,按比例缩小放大logo](/image/180924/172507_765.png)

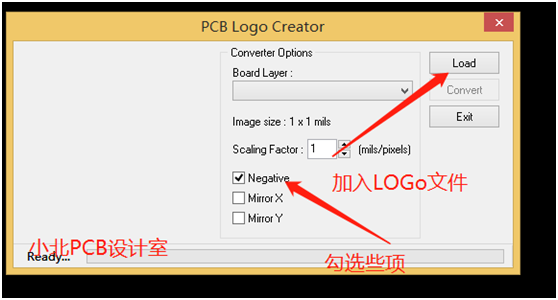

然后 ad软件会重新打开一个pcb文件加,根据下面的图片增加logo文件。等一等,软件会自动把logo增加到PCB中。
![ad模板怎么添加logo ,按比例缩小放大logo ad模板怎么添加logo ,按比例缩小放大logo](/image/180924/173453_536.jpg)
ad模板添加logo后 怎么按比例缩小放大logo
5.框选logo图片,按F11键。换到丝印层去。

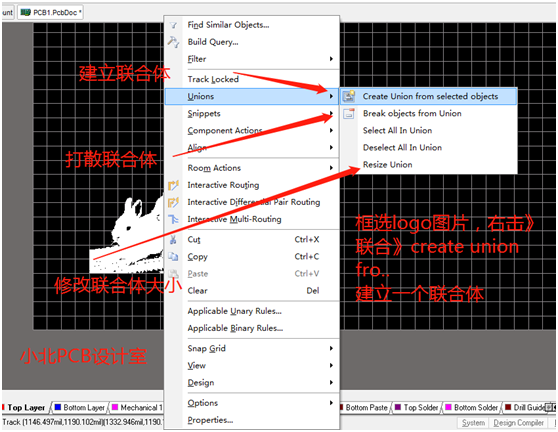

6.选中LOGO右击建立联合体。建立后,鼠标右键,选择resize union 实现logo放大缩小。
