Altium designer 自动交换管脚必须要有一个完整的工程文件包含原理图在里面

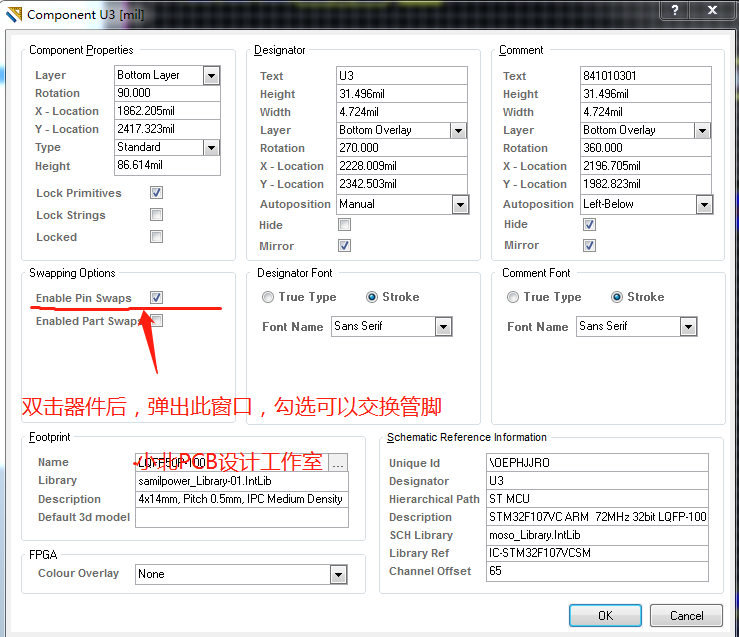

1. 双击器件：弹出对话框。设计成可以交换器管脚的器件。如图所示:

2.

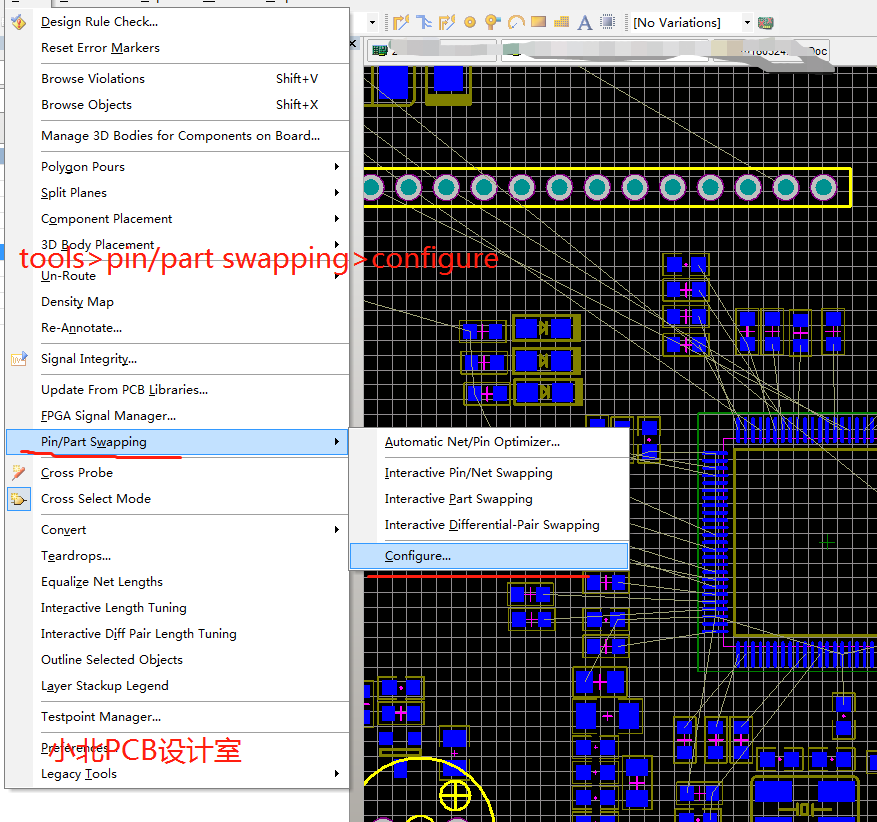

在Altium designer 中tools下面的pin/part swapping>configure如图所示：

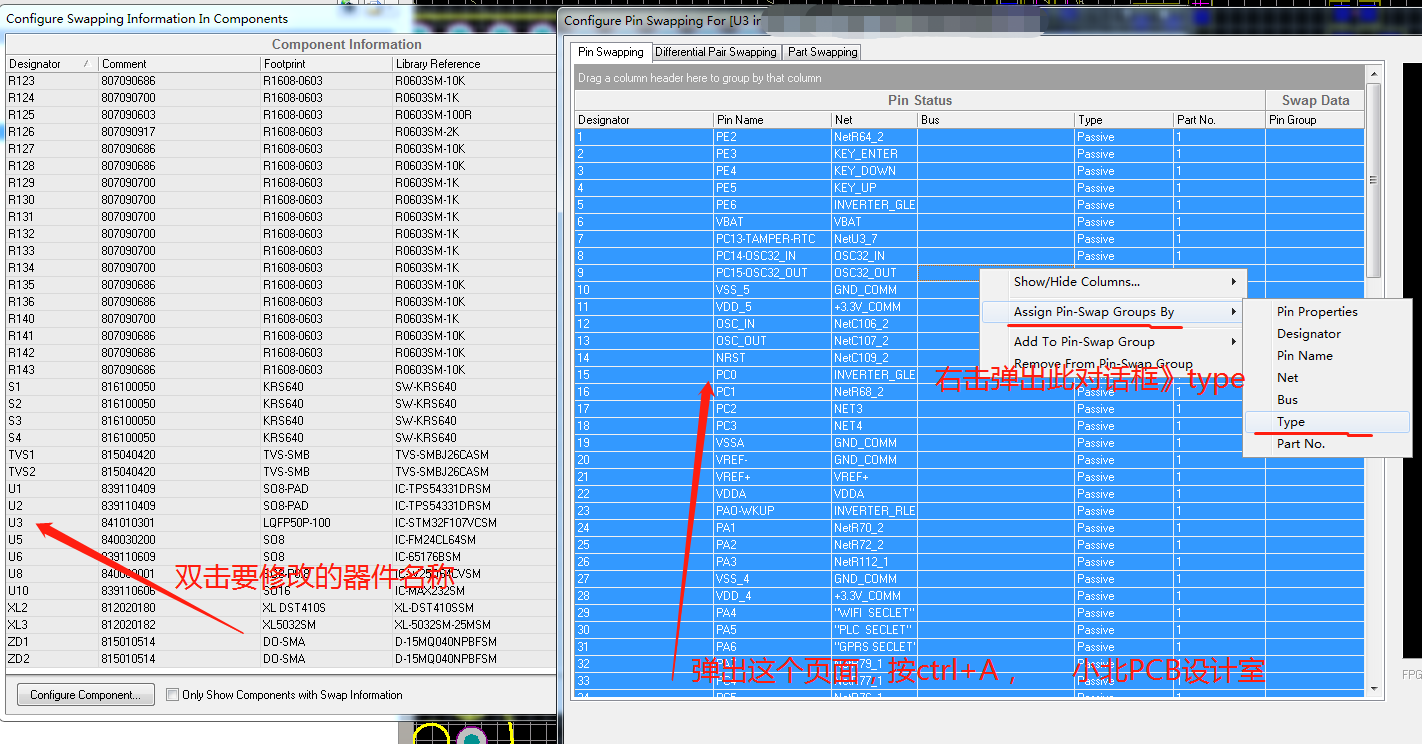

3.然后弹出下面对话框，双击要交换的器件，弹出一个对话框，然后全选。右击选择”type”按确定键。

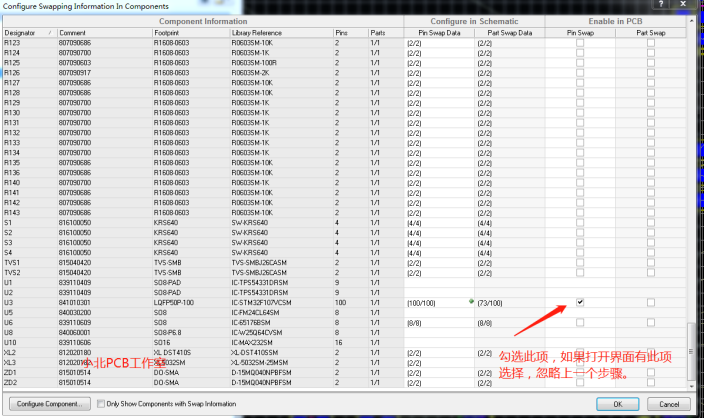

4.按确定键后，回到如下图所示界面：勾选管脚交换。

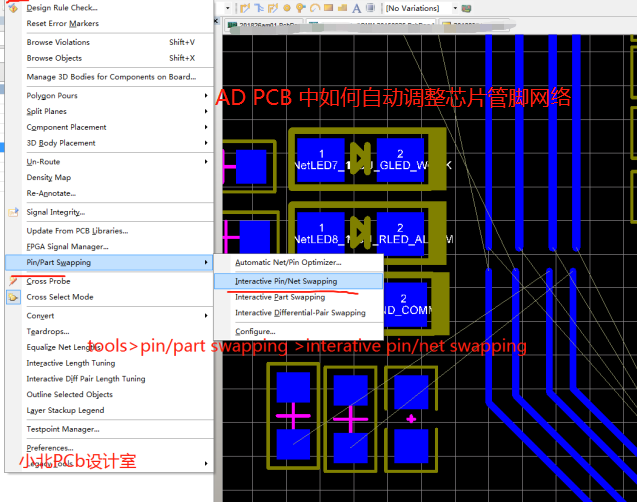

5.重新先择Altium designer菜单栏下的TOOLS>pin/part swapping软件就会自动选择可调PIN的芯片然后再选另一端。（调管脚前，选择两边的线对齐）
