Altium designer (AD)中如何设置区域规则和器件规则

Altium Designer by 小北 PCB设计技巧,PCB小知识,PCB方案指点

Altium designer 如何设置区域规则和器件规则

adtium designer 区域规则设计 小北PCb设计

下面为大家介绍下区域(room)规则

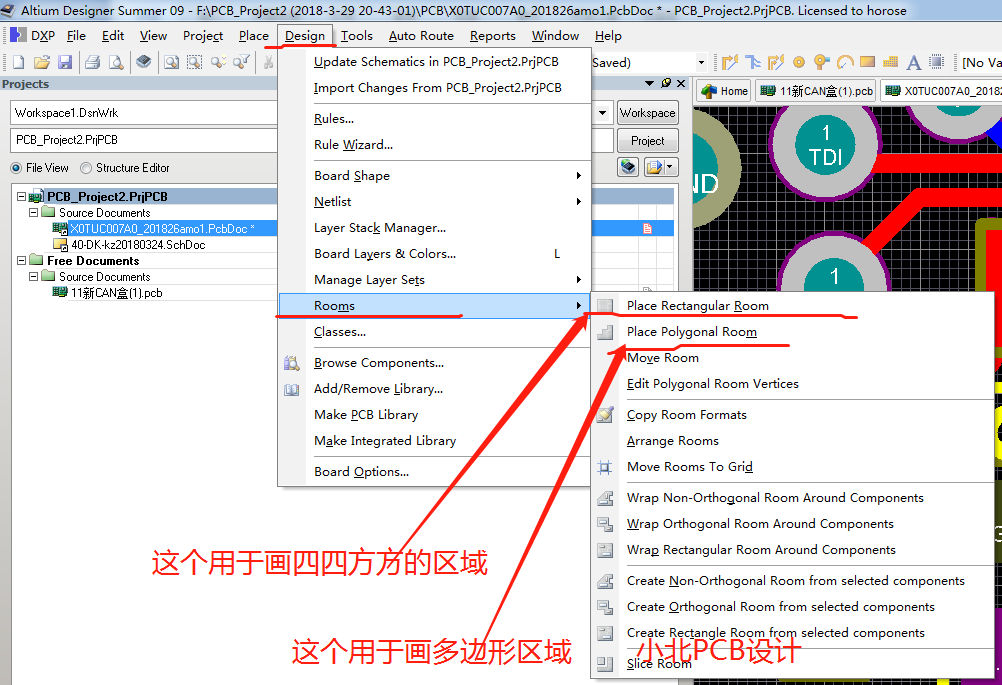

打开altium designer软件,在设置Design>>Rooms

根据自己的要求,画不同的区域规则(如图所示)

adtium designer 区域规则设计 小北PCb设计



在画的过程中,将要完成时,按键盘上的TAB键,弹出小窗口,如下图所示:

根据自己的要求来命名:下例是我以0.8BGA来命名的,因为,这个区域是

画给0.8BGA用的。

画好区域规则后:下面我们来设规则:

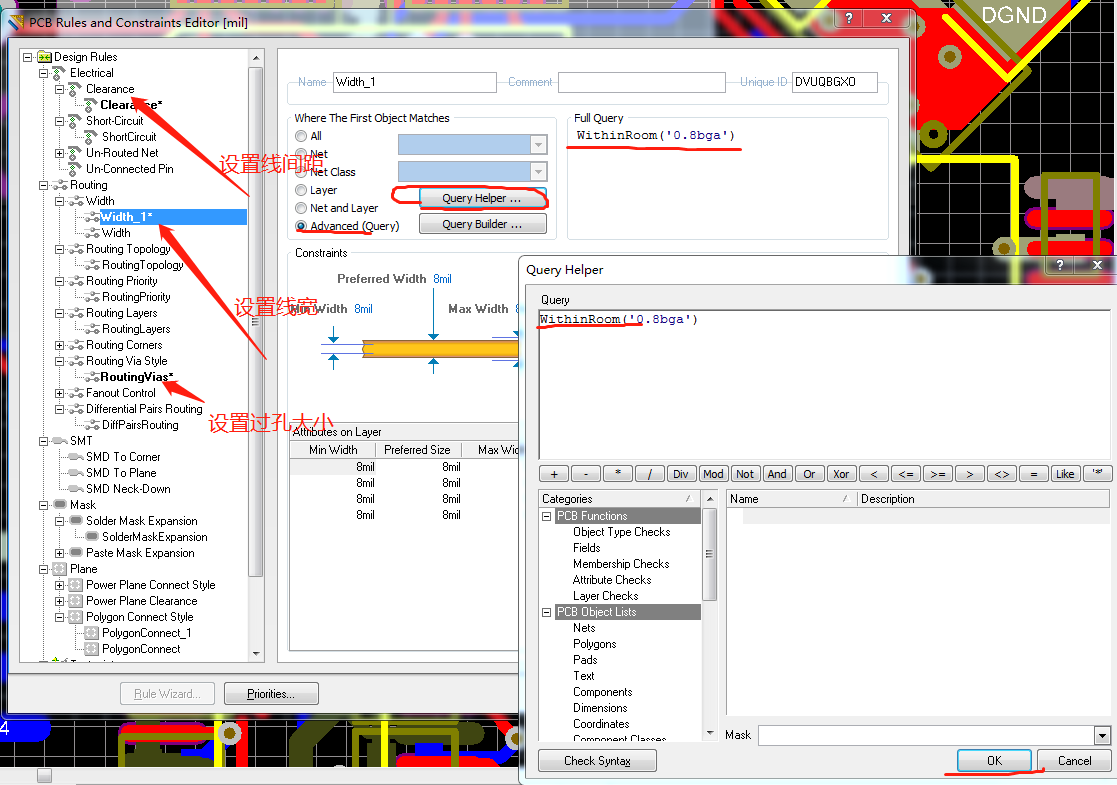

design>rules(快捷键D+R)弹出下面对话框:

adtium designer 区域规则设计 小北PCb设计


根据上图所示,来设计线间距规则,线宽规则,过孔规则

在设计规则选择Advanced(Query),点击quer Helper 弹出上图所示的对话框

在里面输入WithinRoom('0.8bga')这里的0.8bga是上面命名的

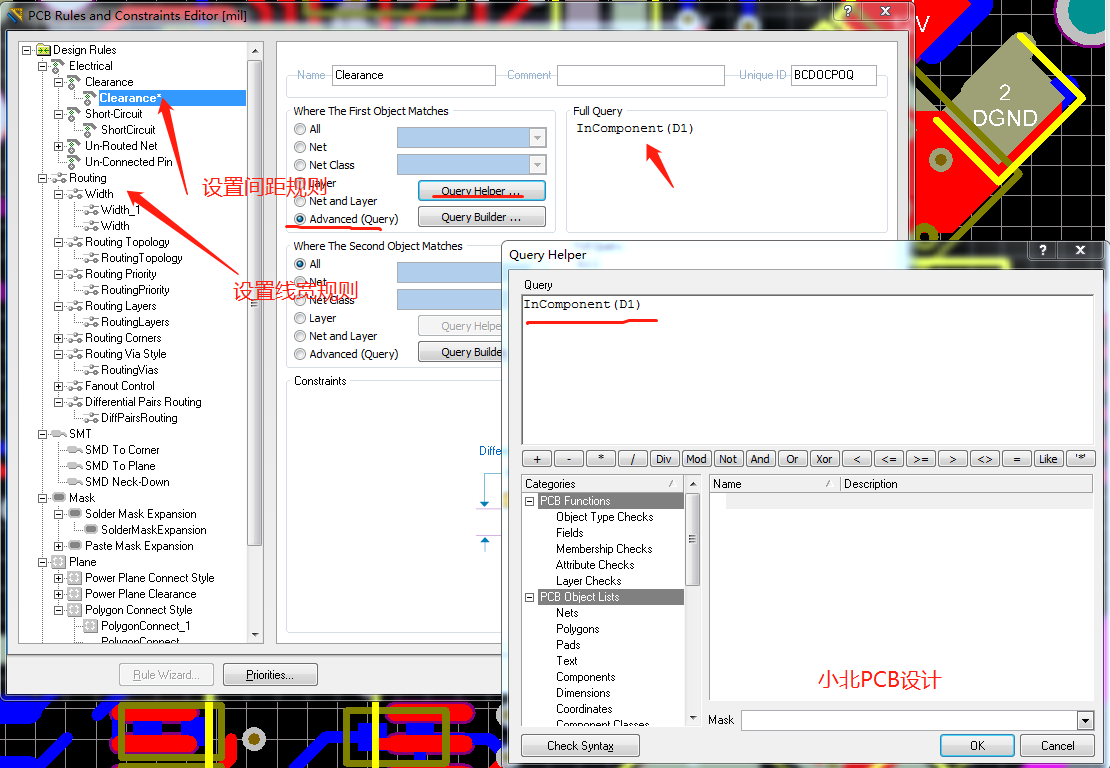

器件规则:design>rules(快捷键D+R)弹出下面对话框:和上面的打开方式一样

在设计规则选择Advanced(Query),点击quer Helper 弹出上图所示的对话框

在里面输入  这里的InComponent(D1)这里我设置D1器件规则

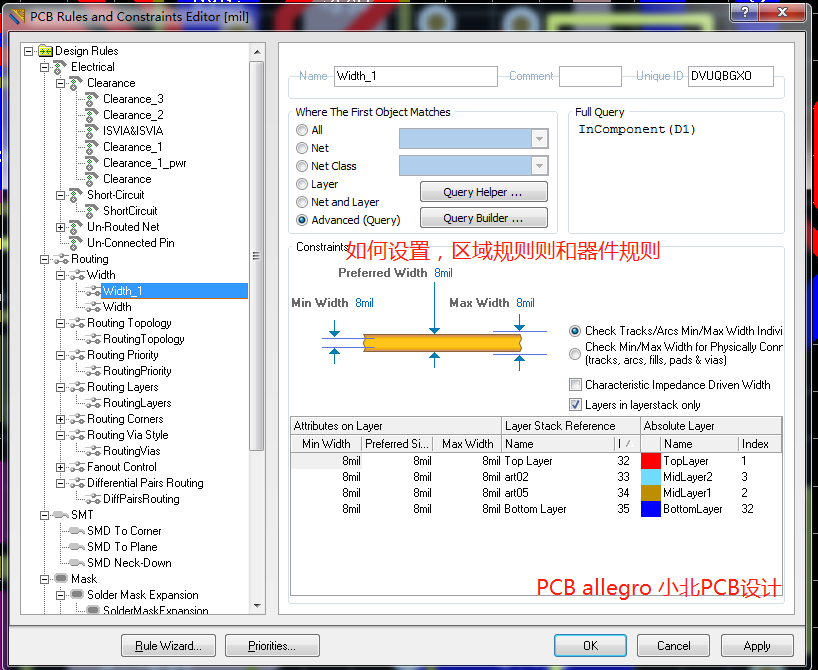

adtium designer 器件规则设计 小北PCb设计
