Altium Designer 原理图中添加图片和文字

在绘制原理图的时候，为了增加原理图的可读性，设计者,在原理图的关键位置添加图片和文字说明,方法阅读和理解原理图的做用。

添加图片：

执行菜单命令[Place]-[Drawing Tools]-[Graphic..]，即可进入添加图片增加状态。单击鼠标左键即可定位的一端，移动鼠标并再次单击鼠标左键即可完成图片大小的绘制，单击鼠标右键可以退出放置图片放置设计状态。通常用于原理图对电路图的理解。

Altium Designer 添加文字

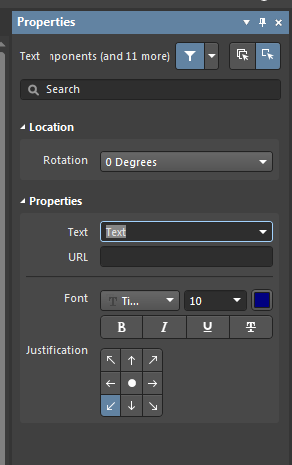

执行菜单命令[Place]-[Text String]，此时光标变成十字形，并带有一个文本字Text。移动光标到合适位置后，单击鼠标左键即可添加文字，如图下图所示。在放置状态下按[Tab] 键，或者放置完成后，双击需要设置属性的文本字，将弹出“Properties”对话框，如图下图 所示。在这个对话框中，可以设置文字的颜色、位置、定位，以及具体的文字说明和字体。
