Altium Designer 原理图绘制电气线(Wire)及网络标号的增加及属性修改

单击国图标或执行菜单命令[Place]-[Wire]，进入导线连接状态，如图 4-16 所

示。其操作步骤如下:第一步，在原理图中单击一个元件的引脚电气连接点，即开始这条导线的连接。第二步，光标移动到另一个元件的引脚电气连接点后，再次单击一次左键，结束这条导线的绘制工作。快捷键P+L或Ctrl+W。

结束一条导线的连接后并没有退出导线连接状态，还可继续连接其他元件的导线，如需要退出可单击鼠标右键或按下[Esc]键退出当前状态。在连接导线的过程中，在需要空白的地方只需单击一下鼠标左键即可。小北PCB设计，专业设计外包服务。我们已经成长了6年了。

画完线后，我们把线的电器属性添加上去(Net Label)也就是网络标号，在Altium Design原理图才能识别。

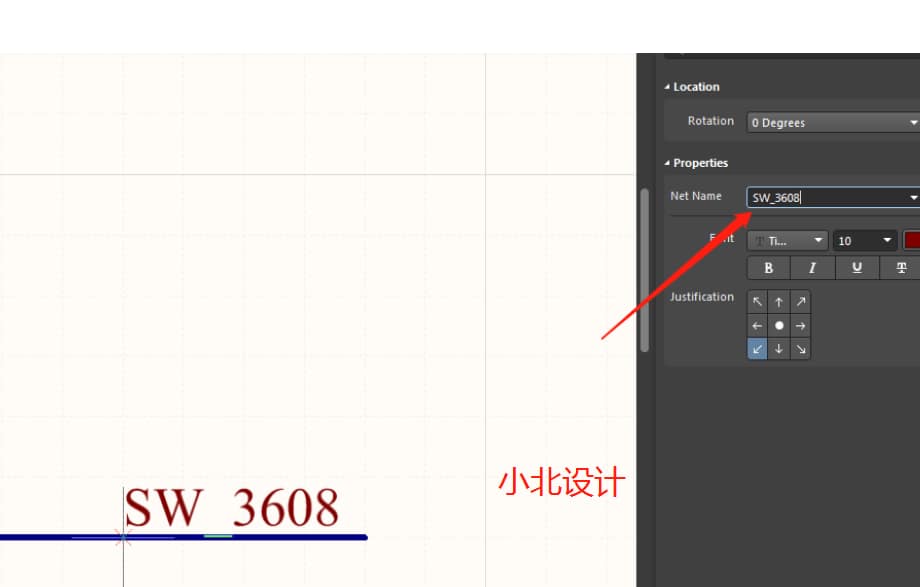

执行菜单命令[Place]一[Net Label]（P+N)，进入添加网络电气属性的操作命如下图所示。
