Altium Designer19 PCB蛇型等长走线的一些技巧，第二节

匹配长度设计规则

匹配长度设计规则指定目标网络必须全部路由到集合中最长网络的长度，在指定的公差范围内（显示图像）。目标网络集由规则范围或查询定义。

长度调整工具将在目标网络集中找到最长的网络，并为您提供有效范围和目标长度 ( Value )：

· TargetLength = Longest routed net in set

· MinLimit = LongestNet - MatchedLength Rule Tolerance

· MaxLimit = TargetLength

最好定义一个包含您希望调整的网络的网络类，并将规则范围限定为该网络类的目标。

长度设计规则

作为匹配网络长度规则的补充，长度设计规则指定了一个网络或一组网络的最小和最大允许布线长度。目标网络的长度必须在指定的最小和最大长度范围内（显示图像）。

长度调整工具将在目标网络集中找到最长的网络，并为您提供有效范围和目标长度 ( Value )：

· TargetLength = Longest routed net in set

· MinLimit = Rule Minimum

· MaxLimit = Rule Maximum

如何应用重叠规则

这些规则中的一个或两个在您的设计中可能很重要，这完全取决于您的潜在问题是否与偏斜（信号在不同时间到达 - 想想匹配的网络长度规则）或整体信号延迟（想想长度规则）有关。

如果存在适用的长度规则和匹配的长度规则，则长度调整工具会考虑这两个规则并计算出最严格的约束集。

有效范围和目标长度（Value）确定如下：

· TargetLength = Longest routed net in set, or lowest MaxLimit from rules

· MinLimit = (LongestNet - MatchedLength Rule Tolerance), or highest MinLimit from rules

· MaxLimit = TargetLength

· ValidRange = Highest MinLimit to Lowest MaxLimit（长度和匹配长度规则的最严格组合）

例如，如果长度规则指定的最大长度比匹配长度规则确定的最长现有路由长度短，则长度规则获胜，并在调整期间使用其较短的长度。面板显示为每个规则计算的最小限制和最大限制，使用它们来检查目标长度是否符合您的预期。

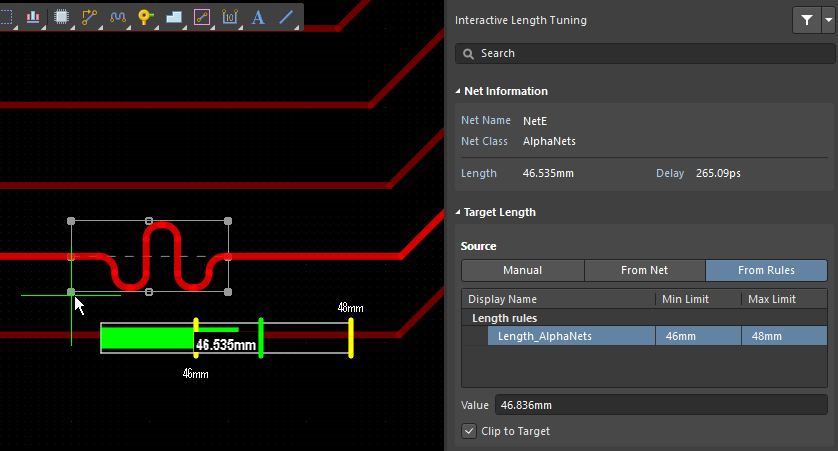

在上面显示的图像中，长度规则和匹配长度规则适用于目标网络。请注意，最严格的值来自 Matched Net Length 规则 ( tolerance 0.5mm)，Max Limit值显示目标网络集中最长网络的当前长度46.836mm（小于 Length 规则允许的最大值）。在此示例中，长度范围内的最严格允许公差是匹配长度规则 ( ) 中定义的公差0.5mm，因此用于计算ValidRange. 目标长度始终是更严格的最大长度。

面板的交互式调整长度模式显示所有针对正在调整的网络的设计规则，选择并突出显示优先级最高的适用规则。

如果您单击开始长度调整与目标长度一样长或长于目标长度的网络（或差分对），将显示消息目标长度短于旧长度。
