Altuim Designer等长快捷键命令的使用

今天利用这短短的几分钟，为大家介绍的是Altuim Designer等长快捷键命令的使用，希望在工作中

对大家有所帮助，ad中使用快捷键，会增快我们PCB设计速度，为大家详细介绍下Altuim Designe

r等长快捷键命令的使用详细步骤：

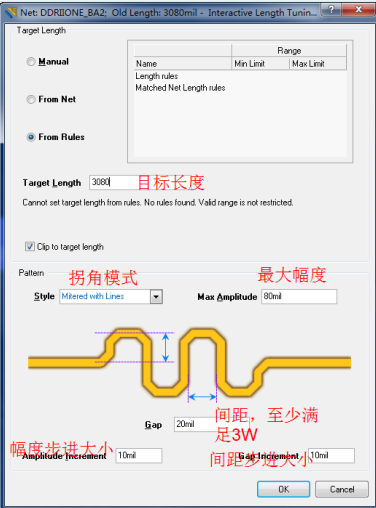

TR：单端线等长；

TI ： 差分线等长；

“<“减小绕线幅度；

”>”增加绕线幅度；

“Y“改变出线的方向；

数字键1减小绕线拐角幅度；

数字键2增大绕线拐角幅度；

数字键3减小绕线Gap间距；

数字键4增大绕线Gap间距；

Shift+a可以直接在走线模式下绕点对点等长；

Ctrl+鼠标中键可以查看网络长度；

常用的Altuim Designer等长快捷键命令的使用，就这么多。如果没有记好的同事，可以下班后，浏览我们的网站，再次学习。谢谢大家。
