Altium Designer建立自己原理图元器件库

使用Altium Designer建立自己的元器件库是很有必要的，可以很方便的使用一些Altium Eesigner设计产品时原本没有的元器件符号。下面和小北一起利用AD19软件建库吧！

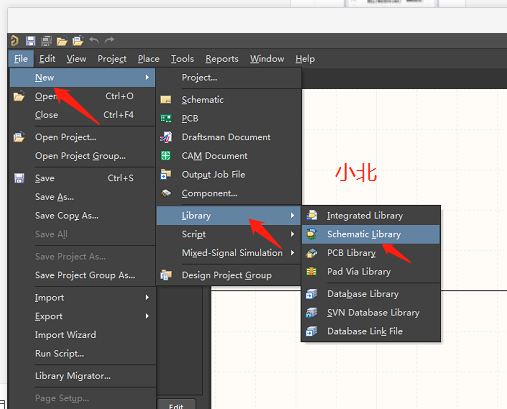

1、新建Schematic Library（file>New>Library）

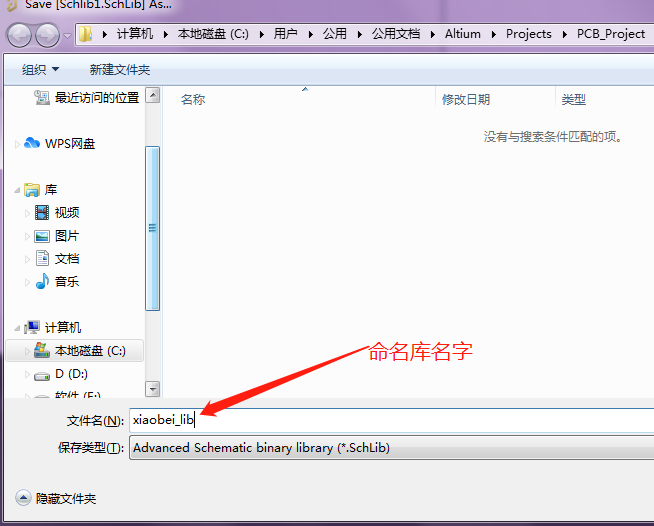

ctrl + s 保存并命名器件库。

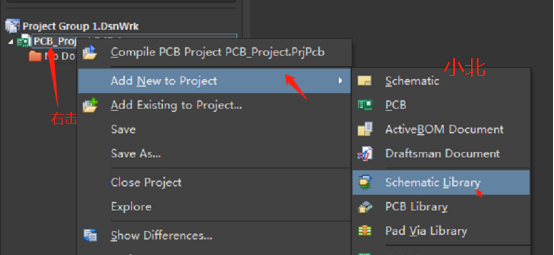

我们可以通过下面的方位来建立Schematic Library（在相应的工程中建立库）

绘MAX232器件封装图

修改名字

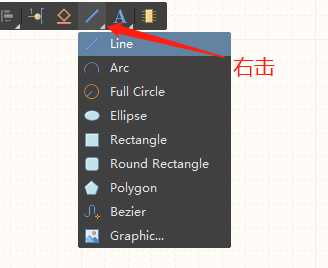

主要用到下面两个，一个是绘画样式，一个是引出端口

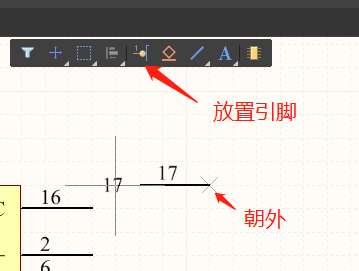

绘画样式并添加端口，数字朝内

修改端口名字
注意一下，display Name是引脚的名字，Designator是引脚序号（序号不对会无法与芯片PCB封装对应）

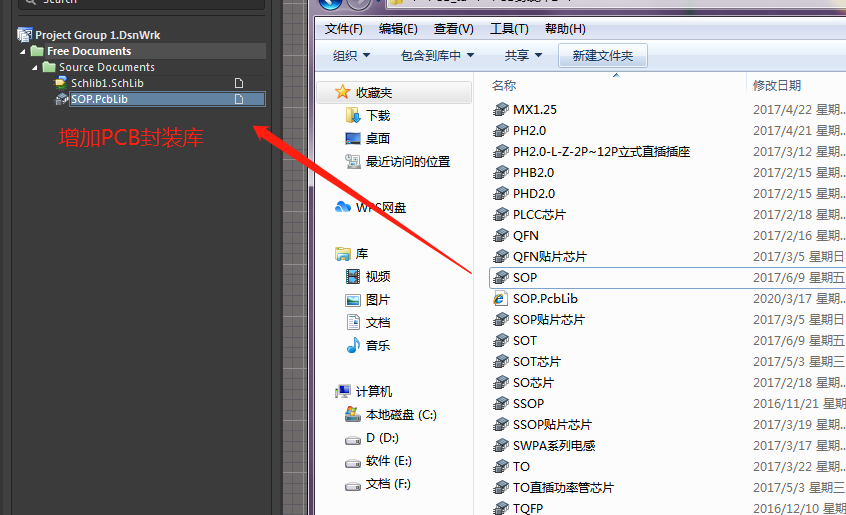

增加PCB封装库，百度下（altium designer元件库增加及3D封装）并下载3D封装库

原理图库中增加对应的PCB封装

结果如下
ctrl + s保存
放置画好的元器件单击器件名，选中后，点击Place
