Altium Designer 建立工程文件，原理图，PCB，原理图库，PCB封装库

             这一节讲述Altium Designer 建立工程文件，原理图，PCB，原理图库。下面和小北一起来学习吧！

第一、 建工程文件File>New>Projects>PCB Project

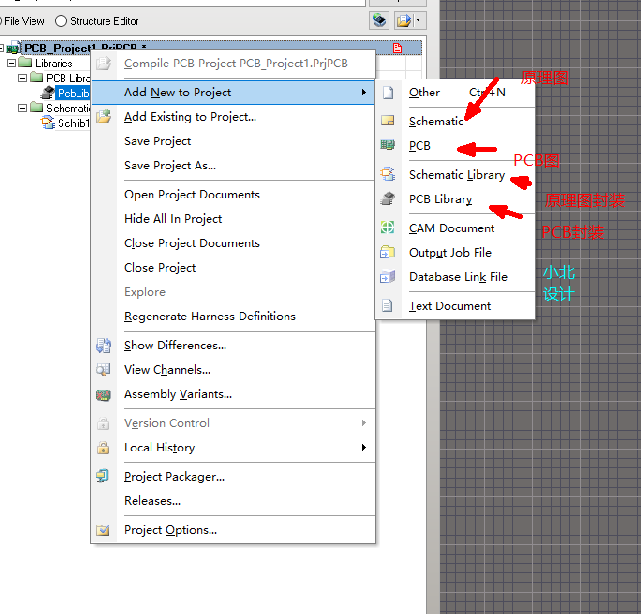

第二、 增加/新建原理图，PCB，原理图库，PCB库。建立好最好都保存一次，以免没有保存。

第三、 打开原理库文件（Schlib1.Schlib）如果你需要修改库名称，选择Tools>Rename Component打开界面，如下图所示：

第四、 新建原理图封装Tools>New Component，并改名字，

第五、 设置原理图格点，DXP>Preferences>Schematic>Girds修改格点，一般情况不进行修改，按原理图格点的整数倍。

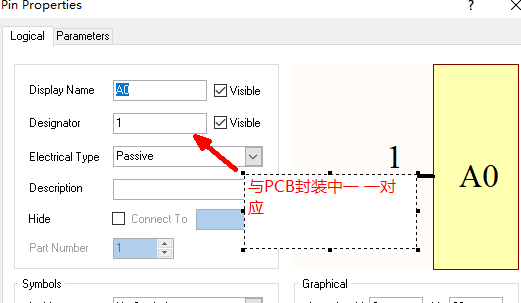

第六、 放置引脚。Place>PIN。按TAB键，打开PIN的属性对话框，如下图，

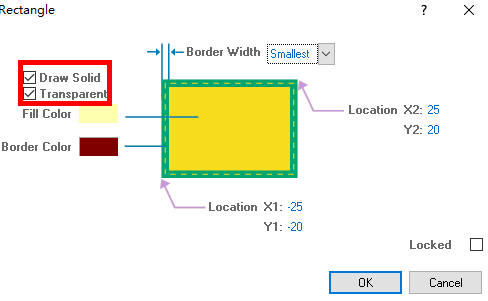

第七、 放置元件框。Place>Rectangle 。双击元件框，弹出下面对话框。

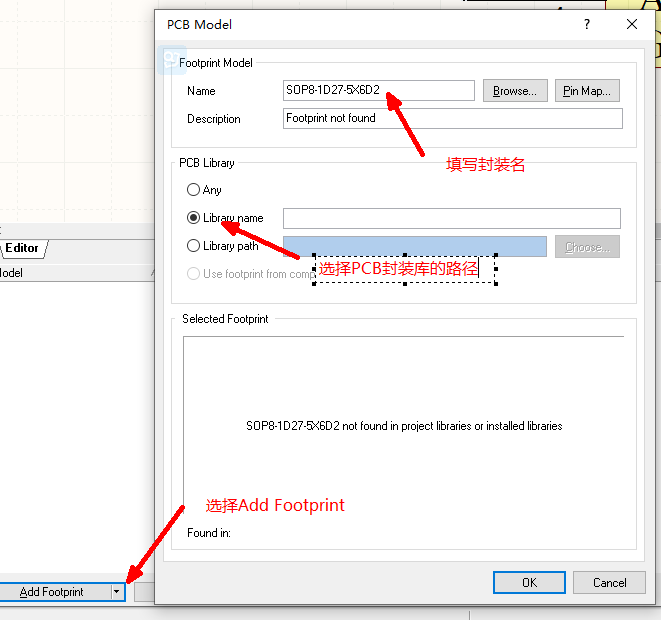

第八、 增加对应的PCB封装

第九、 下图是建立好的24C02的原理图封装：如果你需要元件库，请百度一下《altium designer元件库增加及3D元件库》

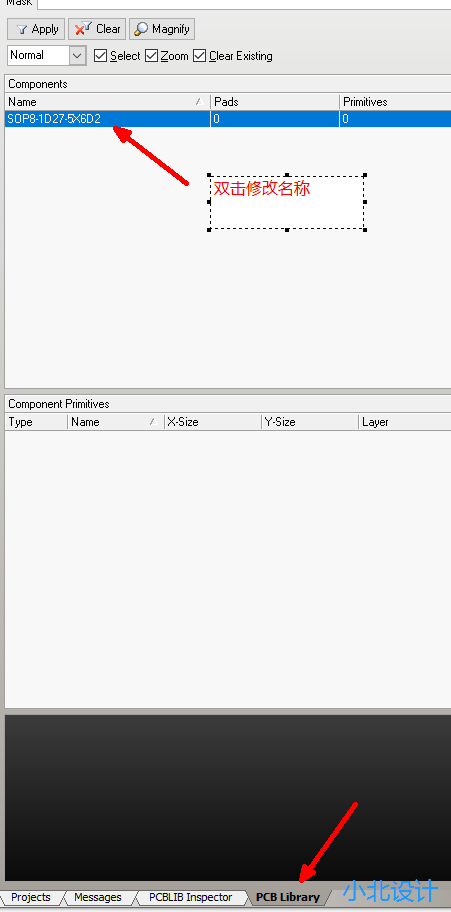

第十、 建PCB封装 Tools>New Blank Component，我们选择软件右下的PCB右击选择PCB Lirary。右框中就会出现PCB Library的窗口。

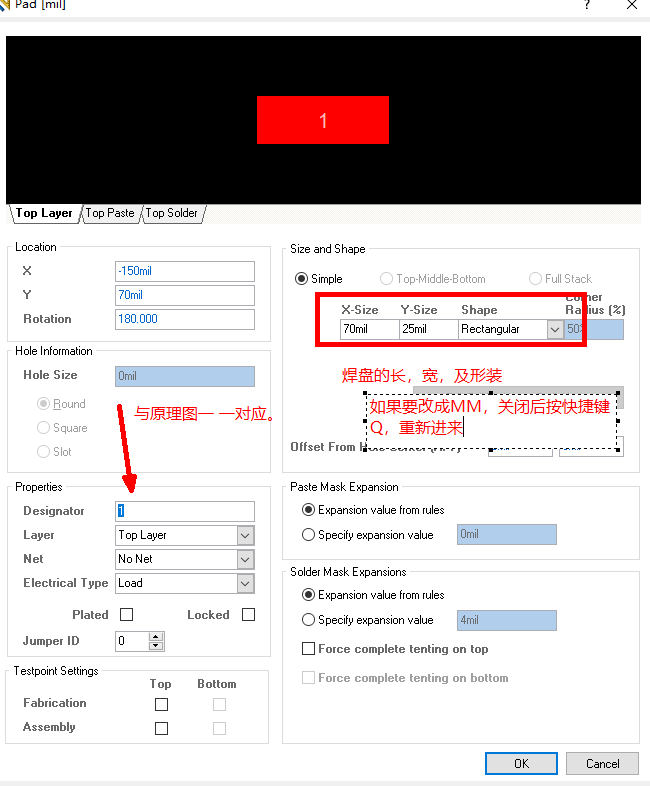

第十二、放置焊盘。Place>Pad，然后按TAB键，弹出对话框，修改焊盘的大小及形状。

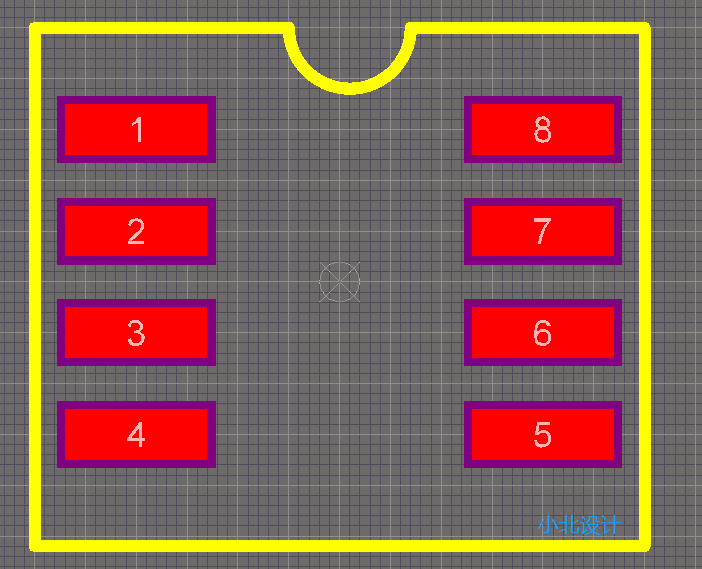

第十三、放置器件丝印，Place>Line。画在丝印层。如Top Overlay 丝印打层

第十四、设置器件原点。 Edit >Set Reference >Center 并保存。

更多的设计内容请关注小北设计，Altium Designer 建立工程文件，原理图，PCB，原理图库，PCB库封装，
