LPC3250核心电路板四层PCB设计技巧

大家好，我是小北下面由小北讲解LPC3250组成的核心电路板设计技巧，这个我们是以Altium Deisgner 19讲解。小北认为，AD09本版还是很好用的。小北这次讲的电路图是LPC3250的RAM芯片，HY57V561620CLT的SDRAM芯片，SST36VF1601的FLASH芯片组成的核心电路板，我们主要是讲角PCB设计，在这里我们不会讲解电路图设计技巧。

我们这次使用星形连接方法（就象糖葫芦一样，一个串一个）信号由主芯片RAM>SDRAM>FLASH。

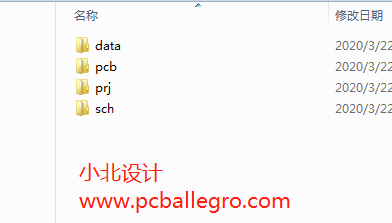

第一步：我们从硬件工程师那里接收到原理图，小北会在文件目录下建立（DATA、PRJ、PCB、SCH）代表DATA放置硬件设计发给我们的资料，PRJ放置工程文件、PCB放置PCB设计文件、SCH放置原理图文件。

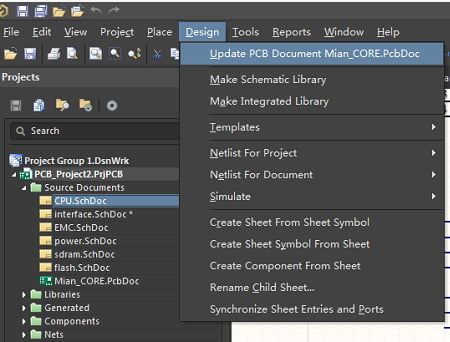

 第二步：导原理图，我们打开PCB设计文件，执行Design>Import Changer From PCB_project2.PCB。（如下图所示） 如果您是打开是原理图，我们执行Update PCB Document CORE.PCBDoc

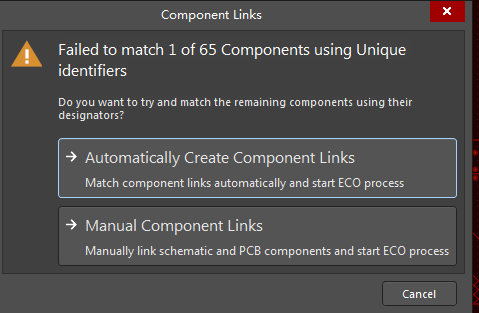

执行上面命令后，弹出下面对话框。，我们选第一个就行。

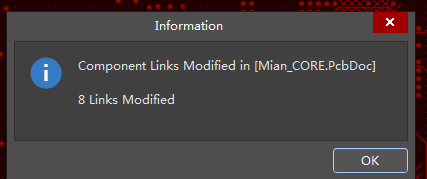

继续弹出下面窗口。我们点击OK就行。

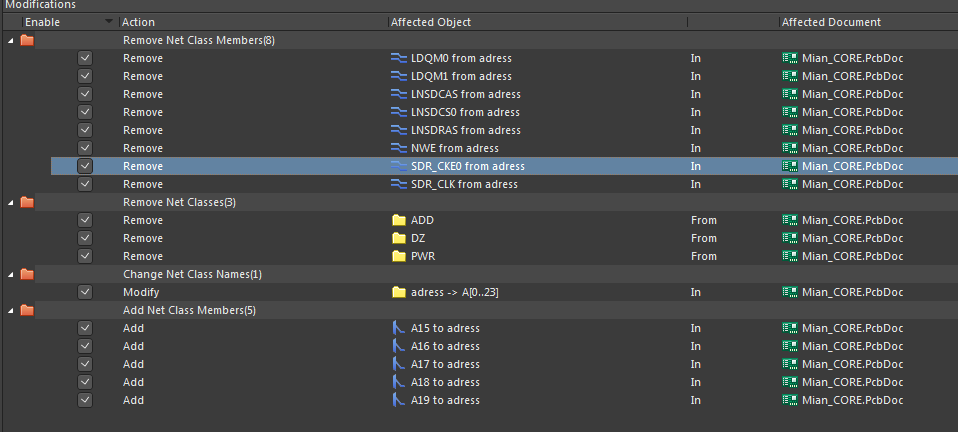

然后弹出下面对话框，我们可以勾选第一大项，其它的三项都不要勾选。我也可以全部不勾选。

选择后鼠标右键，我们执行Validate Changes， Check项中合部打勾。我们再执行Execute Changes。

如果出现打X的项，如果是封装问题，我们把PCB库加进去，如果是原理图出现问题，我们可以反馈给硬件工程师。。后面小北继续讲如何增加PCB库，信号CLASS的建立，PCB安全间距，铺铜规则的设计，等长规则设置、丝印的调整方法、Gerber的输出，贴片坐标文件的输出、CAM350网表的对比。如果您要更详细的资料，可关注小北的微信公众号进一步了解吧！
