Altium Designer原理图导入PCB的过程

大家好，小北今天和大家一起学习Altium Designer原理图导入PCB的过程

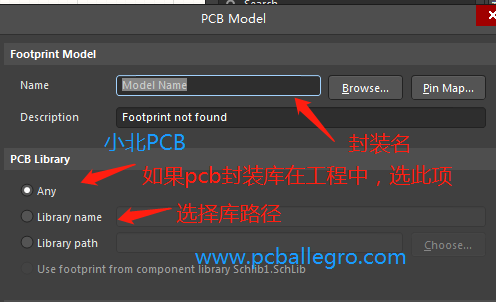

第一、我们在原理图中，把pcb封装加进去。或都在原理图库中加入到pcb中，然后更新原理图封装。下面小北在原理图中加入PCB封装。我们双击原理图，弹出一个对话框，我们在Footprint项中，按Add，然后填写对应的封装名称。

如果想学习更多的设计技巧，可以阅读种Altium Designe教程及PCB论坛。

第二、在Altium Designer工程文件中有原理图及PCB文件。我们在原理图中执行Design>Update PCB Ducument...或者我们在PCB文件中执行Design>import Change From...

第三、执行第上一步后，弹出下界面，如下图所示：我们执行Execute Changes后。在ChecK项中，如果都是打勾。那么原理图正确的导入到PCB中了，如果有打错，说明有问题，我们一般情况下，都是报Footprint Not Found ***。意思是这个器件的没有封装。这时我们要重新执行第一步。

今天小北和大家学习的Altium Designer原理图导入PCB的全过程就结束了，更多的PCB设计教程尽在小北PCB设计中。
