Altium Deigner中原理图与pcb的交互

Altium Designer by Allegro,pads,PCB电路板设计价格,小北PCB设计室

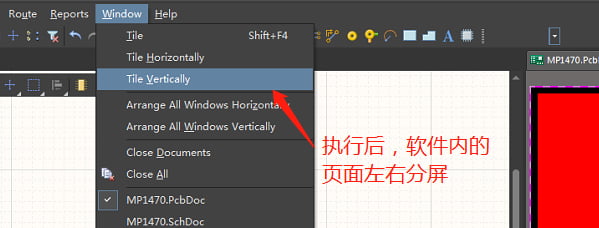

今天一起和小北一起学习AD原理图与pcb的相互交互操作吧。下面我们一起来操作一下吧!在交互前我们首先把原理图与PCB进行分屏处理,执行Windows》Tile  Vertically命令后,软件自动左右分屏。如下图所示:

Altium Deigner中原理图与pcb的交互

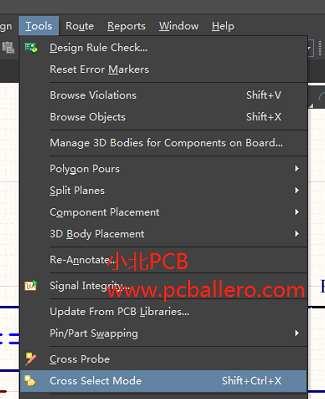

分屏处理完后,我们查下交互命令是否开启,默认情况下,这个功能是开启的。如果没有开启,我们执行Tools》Cross Select Mode。在原理图与PCB中要相互开启。开启后,在原理图中选中任何东西,在PCB中会显示出来。

Altium Deigner中原理图与pcb的交互

选中PCB时,AD原理图中的东西是不会映射出来,这时我们要在PCB中执行Tools》Cross Probe命令。

软件会自动定位到原理图中对应的器件,同时非目标器件会变为灰色。

Altium Deigner中原理图与pcb的交互

今天小北和大家一起学习Altium Deigner中原理图与pcb的交互就到这里了,谢谢大家。
