xSignals技巧前,在Altium designer软件中,我们做菊花链或T点等长时,常用的功用是From-To Editior,今天小北PCB和大家一起来学习Altium designer  19 xSignals应用技巧教程,xSignals可以快速的建立分支等长。下面我们来详细的讲解下步骤:

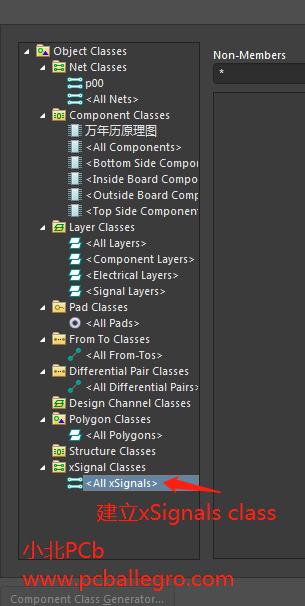

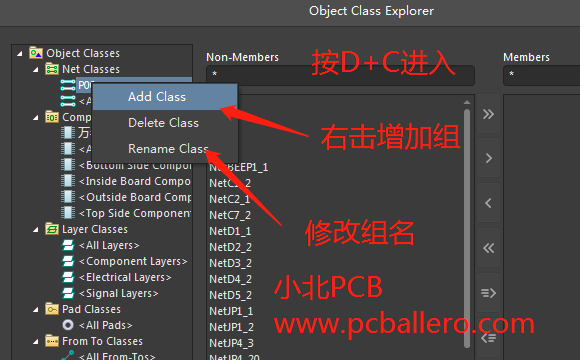

第一:首先建立class。我们按快捷键D+C进入界面,需要建立等长的信号线按不同信号类型进行分类。

Altium designer 19 xSignals的应用技巧教程

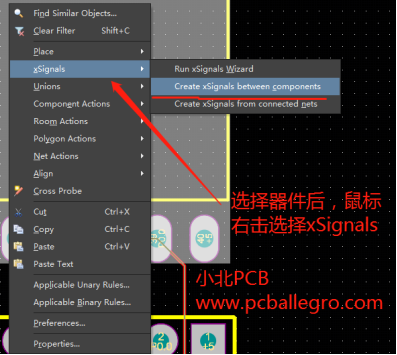

第二步:选择主芯片,右击选择>create xSignals between components命令。

 Altium designer 19 xSignals的应用技巧教程

第三步:弹出下面对话,依次对主芯片与子芯片之间做 xSignals ,例如:主芯片同一信号线挂了四片DDR3,那我们做四次xSignals操作。

Altium Designer T点设置教程

做完后,我们需要对不同类型的xSignals做等长的话,这时我们要做xSignals class,同样使用快捷键D+C进入。

 Altium designer 19 xSignals的应用技巧教程

第四步:对xSignals信号做误差处理:按快捷键d+r进入规则设置界,选择High Speed>Matched legths 中建立误差,如DDR3的地址线,误差可以是25mil以内,一般常况下,我们PCB设计会把误差放在5mil之内。

Altium Designer 误差设置

今天的教程内容就讲到这里,我是小北PCb,更多的AD内容请关注小北设计。
