Altium Designer PCB设计：器件如何定位到DXF的位置

在画PCB设计，有些器件是固定好了的，特别是一些对插的器件，如果偏差有点大的话，板子就废了。这时我们结构工程师给我们CAD图，然后导入到软件中，

这时我们就会利用软件的定位功能，放置好固定的器件。

  下面我们以Altium Designer软件为例。导入CAD图这里我们就不说了，不明白的地方,可以浏览“小北：Altium Designer导入DXF文件， 转换成板框”

   我们找到定位的地方,下面以定位一个座子为例:

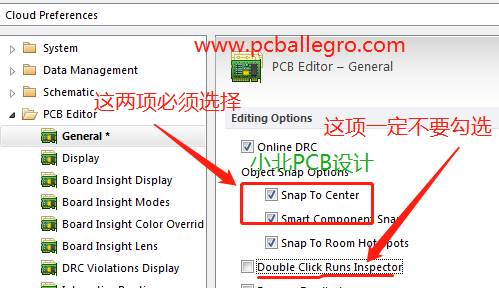

第一步：使用快捷键T+P打开 Prference界面，选择PCB Editor项：

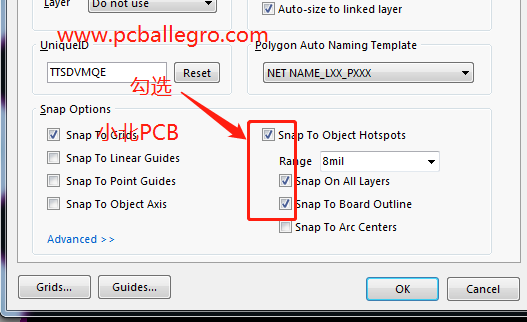

第二步：使用快捷键d+o，打开Board Options界面。打开捕追。

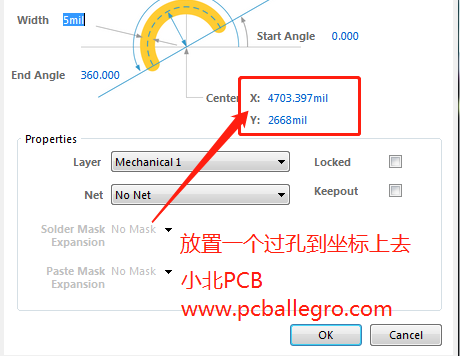

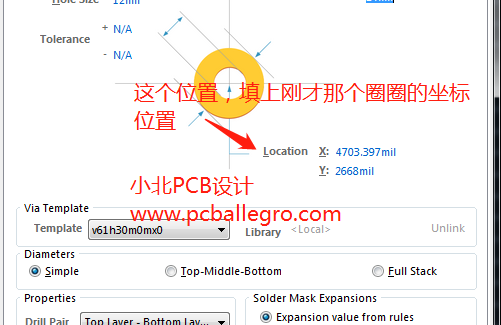

第四步：双击圆孔，找到圆形孔的中心。并在中心点放置过孔（随意一个过孔，双击后，弹出对话框 ，把中心点的位置填上去，过孔就会自动跑到中心点去）。

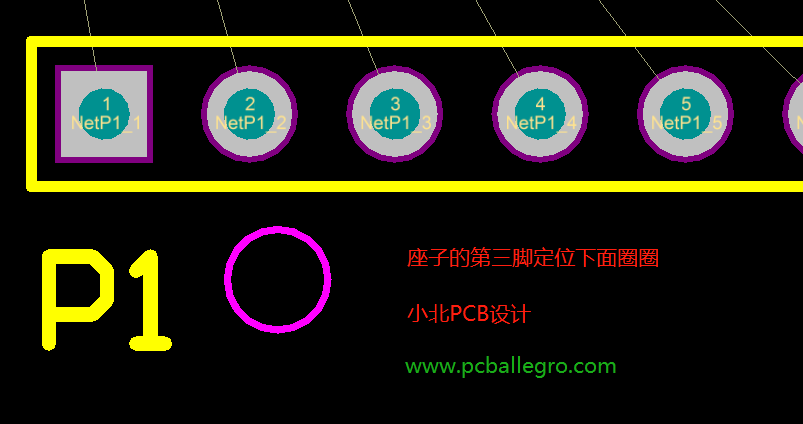

前面我们都进行设置了，下面我们的鼠标移动到器件的第三脚，鼠标左击，器件自动吸取在鼠标上，并定位在第三个焊盘中心上。然后移到过孔上去。这时我们定位成功，锁定器件，然后再去删除过孔。
