Altium Designer 分支等长的方法，及T点的设置。

Altium Designer 分支等长接线的方法，及T点的制做。
我们都知道DDR2需要做T点，进行分支等长。也就是说主芯片到两个DDR的线要等长。
下面就由小北来介绍下Altium Designer 分支等长接线的方法，及T点的制做的详细过程吧！
下面我们介绍芯片到两个座字的距离相等。
第一、建立组，把同一类行的信号放在同一个组里。使用快捷键d+r。如下图扭示：

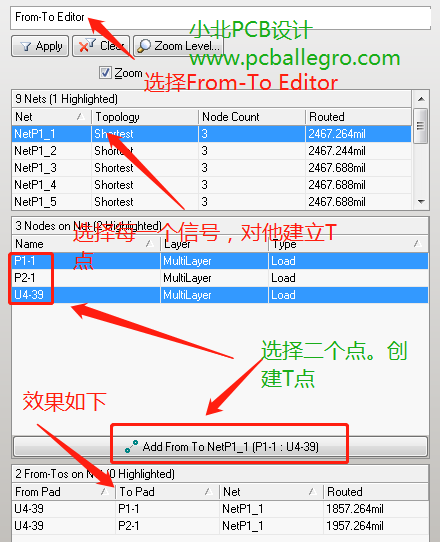

第二、PCB编辑界面，通过View》Workspaces Panels》PCB》PCB界面，然后选择FRom-To Editor,建立T点，

第三、分别设置等长的目标线。执行Tools》Interactive Length Tuning，鼠标上即会出现十字光标，然后选择等长线，按TAB键，弹出下面对话框，我们选择From net设置目标线。

第四、拉线。我们建立好T点，如下图所示。布局时尽量两个芯片到T点的距离是相等的。

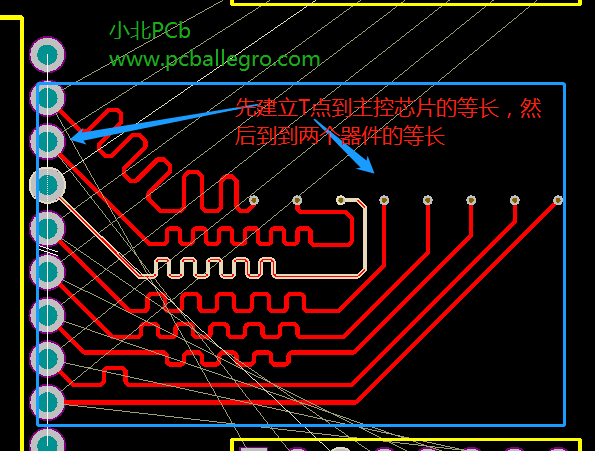

第五、我们把拉好的线，T点到两个器件的线全部剪切下来。我们先做主控芯片到T点的等长。做完这一部分等长后，我们把原来的线拷贝回来。再做T点到两个器件的等长。

今天的课题Altium Designer 分支等长接线的方法技巧就讲到这里。更多的内容请关注小北微信公众号。
