Altium Designer导入DXF文件，转换成板框

Altium Designer如何导入DXF文件并转换为板框

在校的大学生大多数是学习AD软件，当我们刚学习的时，首先我们画板框，下面由小北PCB设计室为大家讲解下AD导入DXF文件并且转换成板框。

第一步、我们首选择CAD的DWG格式转换成最低板本的DXF文件，这里的文件尽量保存低版本的。我一般保存R12底版本。
第二步、执行File>Import..选择DXF文件。

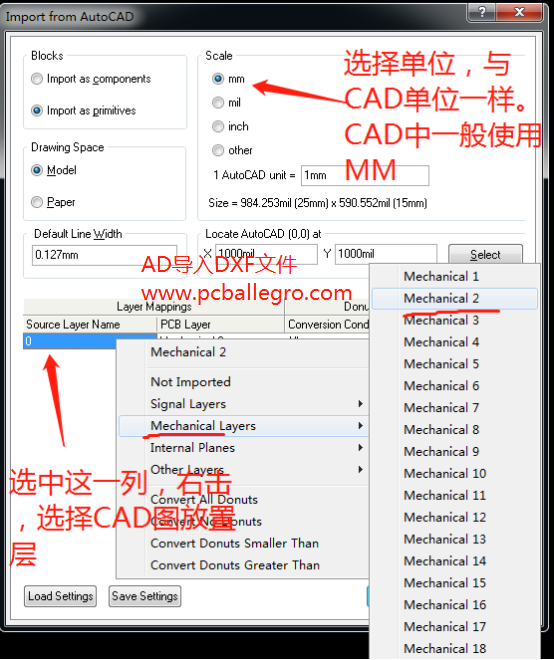

第三步、选择单位以及结构图dxf所放置的层。单位要与CAD文件的单位一样。我们一般都是以毫米（MM）为单位，详细操作如下图所示：

在实际PCB设计时，我们不会把DXF放置在Keep-Out Layer层，而是把它放置在Mechanical2层（机械2层）或其它机械层，用于存档。我们一般复制板框到机械1层，我们一般把层叠名称改成Outline。这时特别注意机械1层不能有其它的线或铜，总之您定义的板框层，除板框外，不能有其它的东西。大家说如果把导入DXF文件放置到Keep-Out Layer层有错吗？也是没错的。

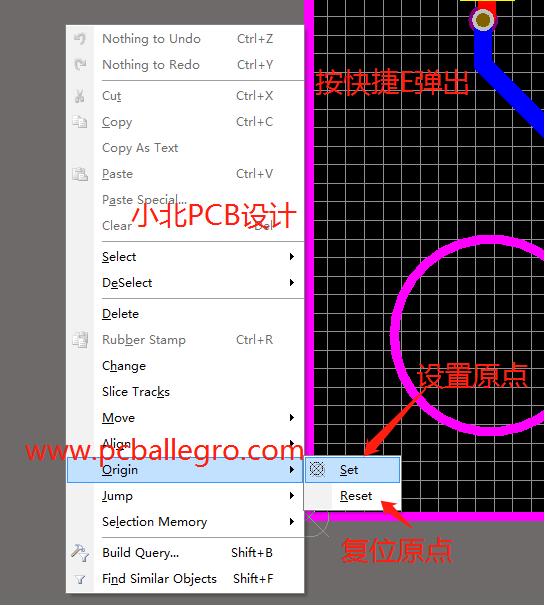

第四、设置原点。转换化框板后，我们一般设置在板框的左下角，使用快捷键EOS。

今天所就讲的AD导入DXF文件，转换成板框，就到这里结束。更多内容，可以咨询小北PCB设计室。http://www.pcballegro.com。
