altium designer如何添加焊盘泪滴
增加泪滴作用是，使信号线更加牢固的接到管脚上，增加与焊盘的机械强度，防止一些不必要的问题产生，随着PCB工艺的加强，增加泪滴渐渐的PCB工程师忽然了，
在高速PCB设计时，我们一般不加泪滴，我遇到很多低速PCb例如，电源PCb。工程师都会增加泪滴，添加泪滴也有利于散热。今天我把AD增加泪滴的技巧分享给大家，
希望对大家有帮助。
PCb布线完成后，在菜单栏Tools>Teardrop打开下面对话框进行设置,也可以使用快捷键T+R。
按确定后，软件会自动添加泪滴，这个时候我们需要再次检查DRC，以防发生不必要的错误，

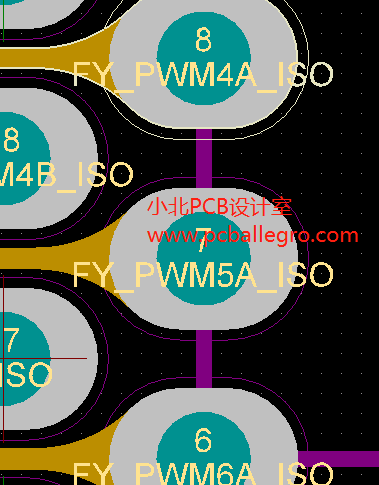

最终效果图如下：

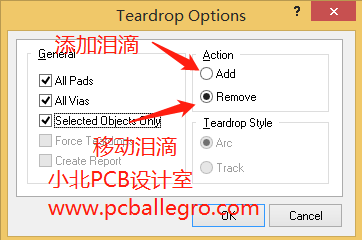

下面我们来讲，如何删除泪滴呢?根据下图操作 ，进行对泪滴删除。
