Altium Desinger 等长走线技巧

今天讲的课题是Altium Desinger 等长走线设计技巧，在高速PCB设计中，我们经常会遇到信号线做等长。那等长线的目点：是为了信号同时达到某一点，例如高速HDMI座子接器，几对差分线的等长误差不得超过2Mil。用AD软件PCB设计时，误差最好为0mil,因为AD等长这点很容易做到。下面由小北PCb设计来详细介绍下吧！

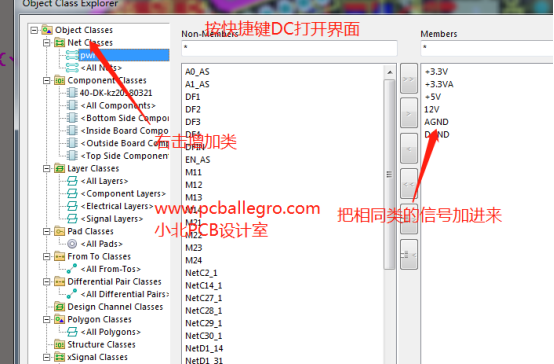

第一、在饶等长前，我们首先对不同类型的信号进行分类，例如HDMI座子的高速信号线需要等长走线的设为一组，按快捷键DC，打开类设置界面。

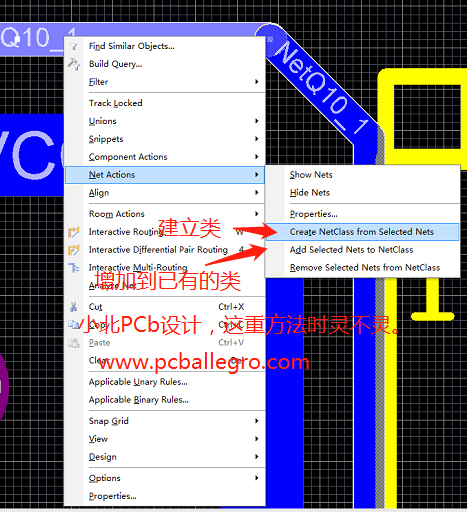

也可以按下面的方法建立类。此方法不是很好，我们用的是10的版本，使用这种方法建立类，AD软件好像不认别这个功能，有的BUS.

第二、10版本使用快捷键TR，17版本使用快键UR,然后去选择需要进行等长走线的信号线，然后按TAB键进入下面界面。如果您不是很清楚AD等长命令的话，请点击下面链接：AD等长命令使用技巧。

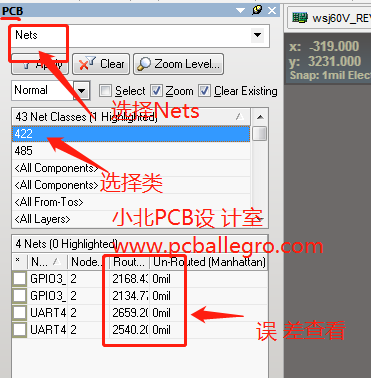

第三、查看等长走线的误差，AD软件不能设计等长误差。我们只能用眼晴看。如果等长布线有足够空间，低速信号走线，我们把等线误差都饶成0mil，AD中等长线误差饶成0mil，还是比较容易的。如果AD软件没有PCB 小窗框口，您可以到AD软件的右下角PCB处右单击勾选PCB。就可以显示出来了。

---
