Altum designer如何对板框倒角或倒圆弧

Altum designer如何对板框倒角或倒圆弧，这个问题，有些同事问过我,在AD中如何操作，今天我利用这短短的几分钟，为大家详细介绍下，如果有同事，下次可以请浏览小北PCB设计室的网站：www.pcballegro.com。在PCb设计中，一般情况下，结构工程师会帮我们确定好CAD图，我们导入时就可以用，但在PCb制做加工以及运输过程中，PCB是直角，容易导致破损。所以我们在设计时，PCb板的四个角我们尽可能做成圆角，倒角的半径是多大呢？这是我们PCB设计师非常想知道的事，根据我个人或板厂返回的经验告诉我，PCB板框的四个倒解的半径为1.5MM是合理。废话少说：我们就直接进入了今天的题“AD如何对板框倒圆角”。

第一、开启捕追功能，快捷键D。

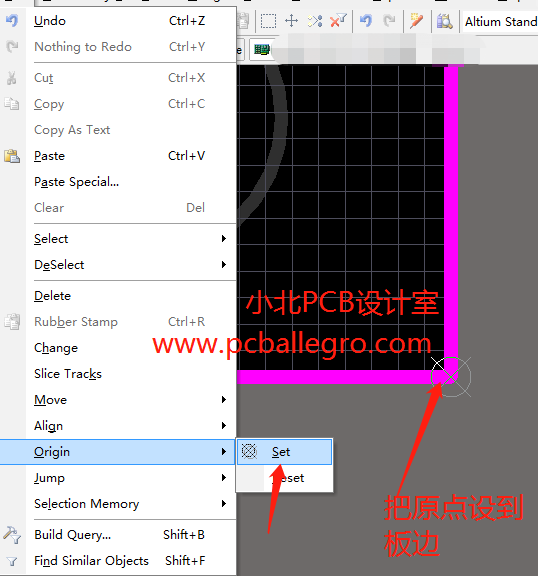

第二、按设计原点命令后，鼠标移到板的直角处，单击一下。

第四、设置格点，使用快捷键GG或Ctrl+G来设计格点大小，我这里设的是0.5MM。
然后按着Ctrl键，鼠标移到刚才设原点的地方，按着鼠标移动。

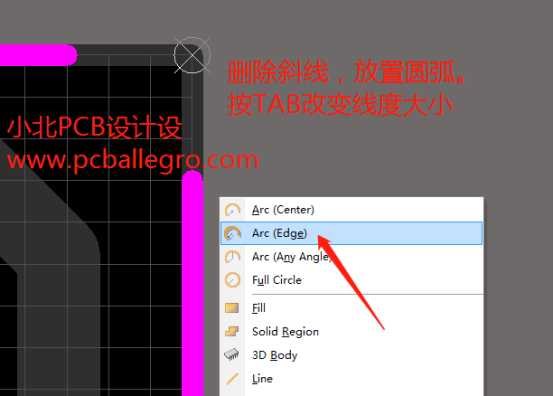

第五，画圆弧，一个板框倒角完成来，接下板框的另外三个角，按同样的方法来倒圆弧。

今天的课题Altum designer如何对板框倒角或倒圆弧就讲到这里，原创由小北PCB设计室发部，我们后面会有更多PCB设计技巧。电话、微信：18190845168
