关于Altium Designer|AD设计的PCB文件大太怎么办

今天的讲的内容是关于Altium Designer|AD设计的PCB文件大太怎么办呢？用Altium Designer软件的同事，

可能遇到过这个问题，明明是一个很简单的板，怎么PCB文件10M呢？比一个上万PIN的板都多要，下面小

北PCB设计室为大家解除疑惑。电话18190845168，如果您以后用AD设计PCB时，遇到PCB文件大太，

可以根据下面的步骤，来压缩PCB文件。

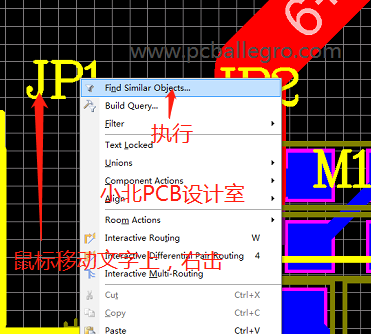

第一步：选择所有的文字。鼠标移动到一个文字上，右击，执行查找相似的。

然后弹出下面对话框。找相似的文字，按确定，就选择了PCB板上的全部丝印。

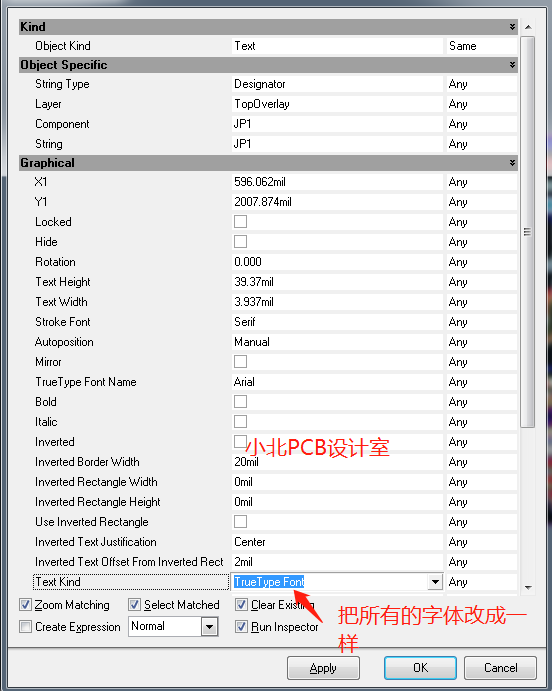

再次弹出下面对话框，把PCB中所有的字体改成一样。

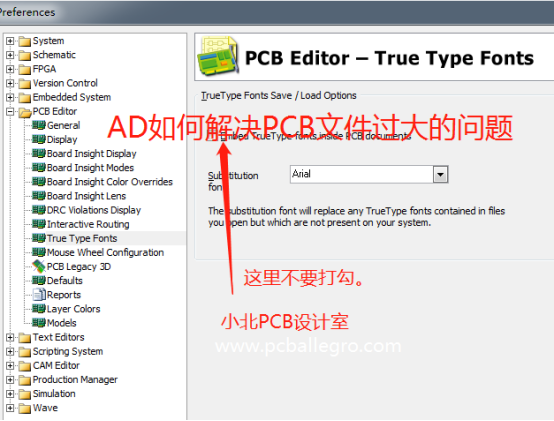

第二、按快捷键T+P弹出下面对话框，把下面的勾去了，再去保存PCB，PCB板文件就会变小，这一步非常重要。

原创由小北PCB设计室发布，关于Altium Designer|AD设计的PCB文件大太怎么办呢？这个课题我就为

大家讲到这里。谢谢大家的听讲。小北PCb设计室电话18190845168
