Altium Designer模块复用技巧

在讲解Altium Designer模块复用技巧之前，我们说说废话，在平时PCB设计时，我们会遇到很多PCB板中，都会有相同的模块，

为了提高PCB设计速度，AD中我们就会利用模块化布局与复用技巧。硬件工程师做原理图时，我们PCB设计者是不允许随意改

动的。只有给硬件工程师一些介意。希望硬件工程师在做原理图时，尽可能使器件编号有顺序。这样一来有利于PCB设计者模

块化布局与复用，也有利于焊接与后期的维修。这里说多了。我们转到正题，AD模块复用。

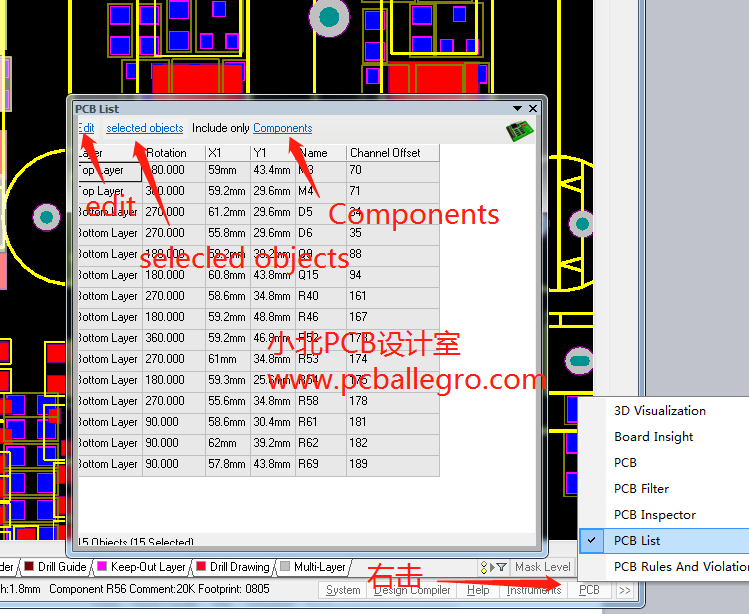

第一、在 PCB复用前我们需要做好一个模块。然后框选这个模块的所有器件。 然后执行ad软件右下角的，PCB>PCB List命令。

弹出来PCB List小框口。

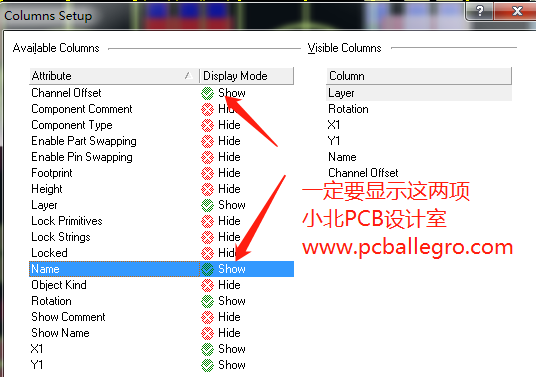

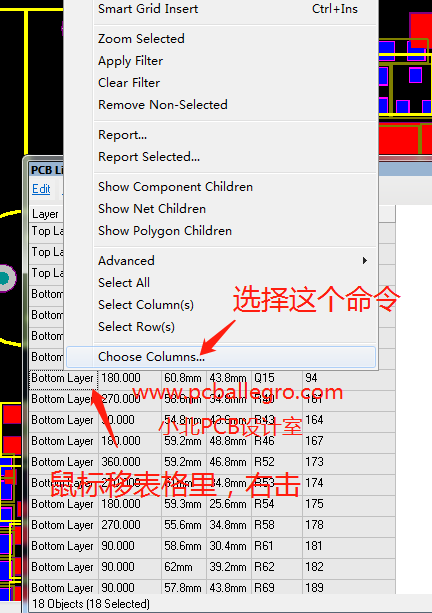

然后选择choose columns命令。

第二、把器件号的名称排一序（这里要求在原理图器件中的编号要有一定的规律，不然不好复用了）。然后把channel offset这

一例的数值全部复制。

第三、在PCB把刚才选中的器件做成一Room,使用快捷键DMT。使用同样的方法，把每一个模块器件抓在一起建立Room。在新的模

块上重复第二步,最后把刚才复制的channel offset这一例数值，粘贴到新的模块channel offset数值上。一定要记住在复制channel offset

前，一定要对器件号排序，序号要和旧模块的排例序一样。然后再进行第四步。

第四、在Altium Designer PCB中复用room。使用快捷键DMC，先点已经布好的模块，然后再点击新的模块。软件自动弹出一个对话框，

直接安确定，模块复用就完成。今天就和大家讲解的Altium Designer模块复用技巧就到这里，有空再聊其它的技术问题。
