滤波在EMI处理中的应用及滤波电路在布局设计时应该注意哪些呢?

硬件 by 小北设计
滤波在EMI处理中的应用及滤波电路在布局设计时应该注意哪些呢?
滤波是电路的EMC设计中必不可少也是最常用的对策手段,常用的滤波措施有去耦电容、三端电容、磁珠、电源滤波和接口滤波等,在进行PCB设计时,滤波器件的摆放位置相当关键,对于电容类去耦的滤波原则是靠近滤波区域放置。
1、下面的一些系统要特别注意抗电磁干扰:
(1)微控制器时钟频率特别高,总线周期特别快的系统。
(2)系统含有大功率,大电流驱动电路,如产生火花的继电器,大电流开关等。
(3)含微弱模拟信号电路以及高精度AD变换电路的系统。
下面和小北一起来阅读电阻、电容、电感、导线的高频,低频特性如图所示,在进行滤波设计时,特别要关注其高频特性。
 高频,低频特性图

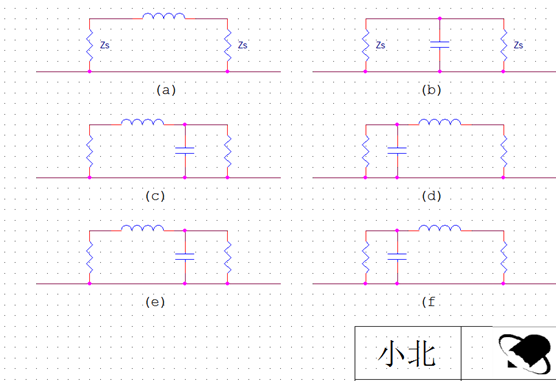

在滤波电路的EMC设计中,滤波的作用基本上都是衰减高频噪声,因此滤波器通常都设计为低通滤波器,滤波电路的典型结构如图下图所示。

小北硬件设计

图(a)为电感滤波器,适用于高频时源阻抗和负载阻抗较小的场合
图(b)为电容滤波器,适用于高顿时源阻抗和负载阻抗较大的场合。
如图(c)和图(d)所示为L形滤波器,图(c)适用于高频时源阻抗较小、负载阻抗较大的场合,图(d)适用于高频时源阻抗较大、负载阻抗较小的场合。
图(e)为形滤波器,适用于高频时源阻抗与负载阻抗均较大的场合。
图(D为T形滤波器,适用于高频时源阻抗与负载阻抗都比较小的场合。
滤波电路在布局、布线时要注意以下几点。
1、滤波电路的地应该是一个低阻抗的地,同时,不同的功能电路之间不能存在共地阻抗。
2、滤波电路的输入/输出不能相互交叉走线,应该加以隔离
3、滤波电路的走线路径应尽可能短、简洁,且尽量减小滤波电容的等效小联电感和等效中联电阻

4、接口滤波电路应该尽量靠近接口的接插件放置。

在PCB设计时,

1、电源平面/地平面相邻层
整板EMC较大,SI性能较好
层间串扰小环流环路小


2电源和地层在两个表层
整板EMC较小,SI性能较差
交互电容增大,层间串扰增大
最大的环流
阻抗失控
