串联电阻电路 (Series Connection)
1. 电路特点
(a) 各电阻顺序连接，流过同一电流 （KCL）；
(b) 总电压等于各串联电阻上的电压之和 （KVL）。
2. 等效电阻（equivalent resistance）Req
等效：对外部电路[端钮 （terminal）以外]效果相同
Req=( R1+ R2 +…+Rn) = Rk
等效电阻等于串联的各电阻之和
3. 串联电阻上电压的分配
例 两个电阻分压（voltage division）， 如下图所示

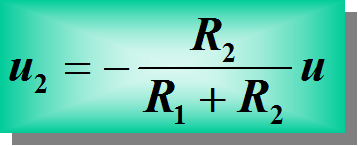

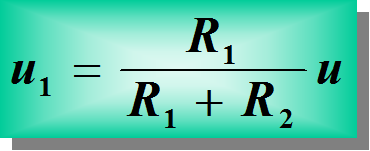

（注意方向 !）
