BUCK电路断续模式,它有哪些特点呢？

BUCK电路断续模式

从电感中的电流i (t)看 ,有 1/2Δi _L<I₀ 、1/2Δi _L=I_0、1/2Δi _L>I₀三种情况,就意味ILb>0，无论在Ton或Toff时，电感中一直有电流存在，此种状态称为连续模式（CCM） 既也既T on +T off =T s 也既  D1 + D2  =1

1/2Δi _L>I₀就意味在Toff期间有一电感中没有电流，因为负载电流I₀₌ =1/2Δi _L（D1+D2），故D1+D2<1。此种状态称为断续模式（DCM）。注

意续流管D的导通时间D2Ts不再等于开关管T的关断时间Toff。

1/2Δi _L=I₀就意味ILb=0，既在Toff转Ton之时，电感中的电流恰好等于0，此种状态是连续模式与断续模式的分界状态，故称为临界模式，此状态

下的，T on + T off = T s    D1 + D2 =1。

注意：D1是Q开通的占空比，D2是D导通的占空比。

CCM模式下Buck电路特点

(1)D 限定在小于 1，降压变换器的输出电压始终小于输入电压(2)如果忽略各种欧姆损耗，变换系数D与负载电流无关:

(3)通过变化占空比 D，可以控制输出电压

(4)降压变换器工作于 CCM，会带来附加损耗。因为续流二极管反向恢复电荷需要时间来消耗，这对于功率开关管而言，是附加的损耗负担;

( 5)输出没有脉冲纹波，但是有脉冲输入电流

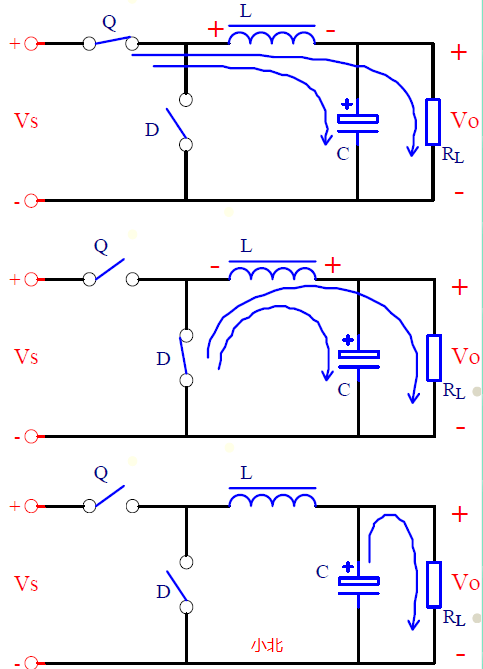

BUCK电路处于断续模式时，电路有三个工作状态，分别D1、D2和1-D1-D2，其等效电路见下图所示，分为上、中下三个图。

从上图可知，电容C需要承担在1-Di-D,期间为负载提供能量的任务，所以，电容C就不再仅仅是一个滤波电容。

电容C需要D1、D,期间进行能量存储，以备在1-Di-D,期间为负载提供

BUCK电路处于断续模式时的电压、电流波形图见下图

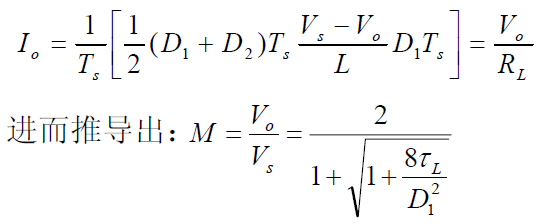

从电感L电流iL波形可以得出：

其中：M=V0/Vs为BUCK电路的增益。τ_L=L/(R_LT_S) 为无量纲参数

BUCK电路断续模式的增益曲线见下图。同时也将BUCK电路连续模式的增益（M = D）曲线图也同时画出。

从中可以看出，同样大小的增益，对应的占空比不同，连续模式时最大，断续模式时的较小，且τ_L越小，对应的占空比也越小。

还从中可以看出，连续模式的增益曲线是线性增加的，而断续模式的增益曲线是非线性增加的，且τ_L越小，曲线的非线性越大。

更多知识分享尽在小北设计

。
