LDO稳压电源芯片—LT1963a稳压电路及电阻比值的计算方法

我们一起来了解下LT1963a芯片：

LT1963A 系列是低压差稳压器，专为完成快速瞬态呼应而优化。这些器材可提供 1.5A 的输出电流和一个 340mV 的压差电压。作业静态电流为 1mA，并在停机形式中降至 1μA 以下。静态电流处于杰出受控状况，与选用其他许多稳压器不同，它在压降条件下并不上升。除了快速瞬态呼应之外，LT1963A 稳压器还具有十分低的输出噪声，因此使其十分适合于灵敏的 RF 电源使用。我们利用LTspic仿真软件，我们输出Vout=1.21V(1+R2/R1)+(Iadj)R2，Vadj=1.21V

Iadj=3uA(温度25℃)，OUTPUT RANGE =1.21V TO 20V。

ADJ ：调整。对于可调LT1963A ，这是输入误差放大器连接器。该引脚在内部钳位到± 7V 。它具有3μA的偏置电流， FL流入的进针。该ADJ引脚电压是1.21V参考地和输出电压范围为1.21V至20V

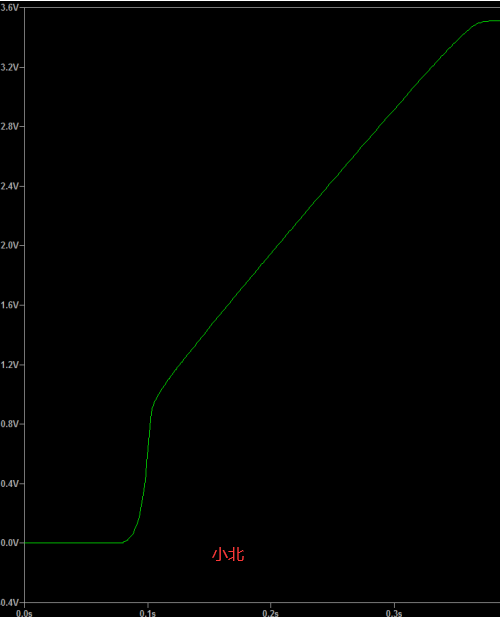

下面我们利用软件，调出3.5V电路，我们R2=5.1K ，R1=2.7，Vout=3.51V。

输出电压范围为 1.21V 至 20V。LT1963 稳压器可在采用低至 10μF 的输出电容器时保持稳定。内部保护电路包括反向电池保护、电流限制、热限制和反向电流保护。该器件可提供 1.5V、1.8V、2.5V、3.3V 的固定输出电压，并可用作一款1.21V 基准电压的可调型器件。LT1963A 稳压器采用 5 引脚 TO-220、DD 封装、3 引脚 SOT-223 封装、8 引脚 SO 封装和带裸露衬垫的 16 引脚 TSSOP 封装

我们在选择电容时，需要考虑电容的ESR，设计者往往想到的都是其负面影响。的确，较大的ESR有两个不利因素。第一，根据电容损耗角正切值的定义，较大的ESR会产生较大的损耗功率P，如果P大到一定程度，且单板上该类型的电容器件数目较多时，功耗预算就不得不考虑电容上的损耗，这往往是电子设计工程师最不希望看到的。第二，对于高速电路设计，往往希望电容的阻抗越小越好。这有两个含义，一方面，对于高频信号的交流耦合，电容串联在高频信号上，目的是隔断高频信号收发两端的直流分量，同时又希望高频信号的衰减越小越好，如果电容的ESR较大，对于交流耦合的高频信号，相当于在信号中间串联了一个不小的电阻，将产生一定的衰减；另一方面，对于并联在电源和地之间的滤波电容，其作用是为噪声等干扰信号提供一个极低阻抗的回路，ESR较大的电容，显然无法起到这个作用。对于高速电路，即使ESR很小的电容，其ESR值仍不能满足低阻抗要求，因此，在重要的电源滤波电路上，往往需要并联多个小电容，以最大程度地降低ERC。

它有哪些优势和特色

输出电流：1.5A

压差电压：340mV

低噪声：40μVRMS (10Hz 至 100kHz)

1mA 静态电流

无需维护二极管

压降条件下的受控静态电流

固定输出电压：1.5V、1.8V、2.5V、3.3V

可调输出规模：1.21V 至 20V

停机形式中的静态电流 <1μA

选用 10μF 输出电容器时可安稳

选用陶瓷电容器时可安稳

反向电池维护

无反向电流

热约束功用
