电阻在电路中的作用是什么呢?当阻值过大时,电路调试会失败吗?

硬件 by 小北设计

电阻阻值大小对电路有哪些影响,下我和小北一起来看看吧!

在选择电阻时,我们常常会考虑以下参数:

1)功率

2)封装

3)精度

功率越大,通常体积越大,封装也不同,常用的贴片电阻、金属膜电阻、以至大功率的水泥电阻,以上类型的电阻,功率越来越大,体积大 -> 耗材多 -> 价格高

当然精度是电阻是一个很重要的参数,精度越高,价格越高,工艺要求更加严格。所以价格高。



下面和小北一起来分析电路中电阻值过大导致电路失败。

一、首先我们来总结下,电阻在电路中起到了哪些作用:

1、在电压一定的情况下,电阻大了,电流就会变小功率也跟着变小。

2、在恒流电源里电流是不变的。电阻变大,分得的电压也增大,电阻消耗的功率也增大.这都是欧姆定律所决定的i=u/r

3、在并联后再串联的电路里,电阻增大后电压会增加,总电流减小,与它并联的那个电阻电流电压都增加,与这两个并联后再串联的电阻电压电流都变小。

4、在振荡电路里电阻变大会使振荡周期变长.其他还有很多信号电路里电阻变大会衰减信号,会增加输入输出阻抗。

二、电阻在三极管中的应用:

1、电阻在三极管中的应用。

 电阻在电路中的作用是什么呢?当阻值过大时,电路调试会失败吗?

和小北一起来分析上面的电路,当3V3电源不变时,电阻R01的阻值大小变化会导致三极管有三种不同的工作状态,三极管的放大,截止,饱和区。

1、R01阻值增大分析。如果R01阻值增大,那么R01两端的电压会增大,导致三极管基极电压下降。导致三极管2脚的电压小于三极管的开启的最小电压时,三极管在截止区域。



2、R01阻值减小分析,如果R01阻值减小,那么R01两端的电压会减小,导致三极管基极2脚的电压大于三极管的3脚的电压时,三极管也是截的。我们都知道,三极管要开启,3脚的电压大于2脚的电压。

三、串阻电阻额定功率不足,导致电路潜在的风险。

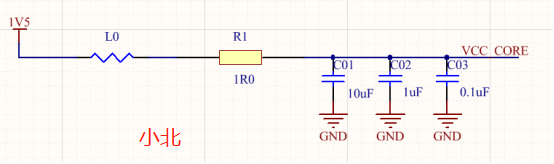

假设下图是一个单板上的PHY芯片的核心电源滤波电路设计。



 电阻在电路中的作用是什么呢?当阻值过大时,电路调试会失败吗?

根据这个PHY芯片的资料,这个电源对噪声等方面的干扰特别明显,所以这个设计中不仅采用了,LC滤波电路。还在电感L的后面串联了一个1Ω的电阻R0402封装的R1LC滤波电容能滤除高频段噪声。而在这个电路中的这个电阻R不但能衰减高频段噪声,而且能衰减低频段噪声。可以作为一个全频段的衰减器,这种的设计方法一般用于对噪声特别敏感的电源,如时钟的电源等等。但是单板的长时间运行发现,电阻R1经常爆裂。



设计中选用的电阻R1,封装是R0402的,额定功率为1/16W,对比PHY芯片的资料。它的内核电源最大功率为300mW。所以最大电流为200mA,而这个电阻的通流能力为62.5mA(1/16=0.0625A),所以当这个PHY芯片全速工作的时候,电流将超过电阻的额定电流,造成电阻失效。导致R1烧断

*在设计中经常会发生这种事情的,设计者在电阻选型的的时候往往对阻值十分的在意,而忽略对额定功率的审核。

*电阻的失效是能通过实验室长时间的测试反应出来,这是很庆幸的事情。若电阻的额定电流和实际工作电流比较接近的话,则可能构成产品的潜在缺陷
