TP4054是SOT23-5封装，集成电路恒压，电流源

TP4054是一款由SOT23-5封装的集成电路恒压，恒流电流芯片。引间距为0.95MM。它集用P-MOSFET结构。是不个不错的锂电池充电芯片，充电电压固定于 4.2V，去掉充电插件时，它的电池漏电流降到 2毫安以下。输入电压为4V到9V。

TP4054有那些特点：

1、直接用USB端供电给单个锂电池

2、电池电量检测

3、电流监控

4、欠压闭锁

5、固定输出电压4.2V精确到+-1%

6、待机模式下的供电电流为45UA

7、软启动限制了浪涌电流

下面和小北一起看看各个引脚及功能吧！

1脚CHRG:漏极开路充电状态输出。当充电器向电池充电时， CHRG引脚被内部开关拉到低电平，表示充电正在进行;当充电结束时， CHRG管脚处于高阻态，插入充电器而没接电池的话指示灯会闪烁提示未接电池或电池接触不好

2脚GND: 地

3脚BAT：充电电流输出。该引脚向电池提供充电电流并将最终浮充电压调节至4.2V。无VCC接入或者电池充满进入待机状态后，BAT管脚的漏电流小于3uA。

4脚VCC: 正输入电源电压。该引脚向充电器供电。Vcc的变化范围在 4V 至 9V 之间，并应通过至少一个 1uF 电容器进行旁路。当 Vc 降至 BAT 引脚电压的 30mV 以内，TP4054 进入停机模式，从而使电流BAT 降至 21u A以下

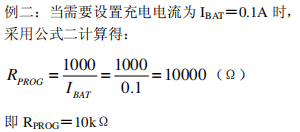

5脚PROG:充电电流设定、充电电流监控和停机引脚。从PROG管脚连接一个电阻到GND 可以对充电电流进行设定。设定电阻器和充电电流采用下列公式来计算：RPROG=1000V/IBAT根据需要的充电电流IBAT来确定电阻器RPROG的阻值。在涓流充电阶段，此管脚的电压被调制在0.1V；在恒流充电阶段，此管脚的电压被固定在1V。
