整流与滤波第三节:并联稳压电路

硬件 by 硬件设计
整流与滤波第三节:并联稳压电路如下图所示:
桥式》电容,电感》稳压器。
整流与滤波第三节:并联稳压电路
基本方程:Uc=Ur+U0,Ir=Iz+I0
稳压二极管关键参数:
稳定电压Uz:
稳定电流Iz:
最大稳定电流Izmax:
最小稳定电流Izmin:
动态电阻rz:
温度系数a:
整流与滤波第三节:并联稳压电路
稳压系数:负载恒定,输出电压Uo相
对变化量与输入电压Uin相
对变化量的比值

整流与滤波第三节:并联稳压电路

整流与滤波第三节:并联稳压电路

故稳压系数


整流与滤波第三节:并联稳压电路
稳压过程之一:U c上升所致 Uo↑→Iz↑→IR↑→UR↑→Uo↓,削减了Uo 的上升幅度。

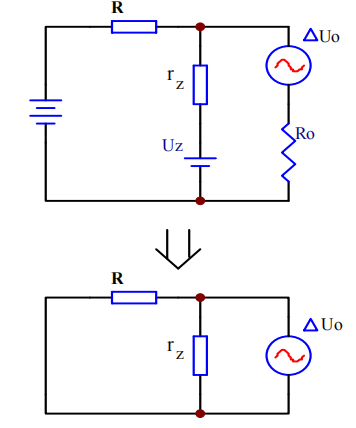

等效电路二:

整流与滤波第三节:并联稳压电路


输出电阻:输入电压恒定,输出电压, Uo的变化量与输出电流 ,Io的变化量比值。
整流与滤波第三节:并联稳压电路
稳压过程之二:Ro减小所致 Uo↓→Iz↓→IR↓→UR↓→Uo↑,削减了Uo 的下降幅度。
参数选取: 输入电压Uin: Uin = ( 2 ~ 3 ) U o
稳压管的选择:U Z = U o
整流与滤波第三节:并联稳压电路
电阻R的选择:
整流与滤波第三节:并联稳压电路
U 5V时的温度系数大约是0 03,
U 10V时的温度系数大约是0.07
Uz=20V时的温度系数更大,达到0.9
所以,如对 温度系数有较高的要求,需要高压稳压管可用几个低压稳压管串联。
实际例子:Uin=12~18V,Io=10~20mA,Uo=6V。
稳压管选:MMBZ5233B
Vz=6V,Iz=20mA,Izmax=58mA,Iz=1mA ,
rz=7Ω,α=0.038%。
电阻R选:
整流与滤波第三节:并联稳压电路
取R=270Ω。
当Uin=15V时, Iz在13~23mA范围内,损耗功率 在78~138mW范围内。
稳压系数:Sr=0.077。
输出电阻:r o =6 7Ω。
