​MT3608升压块模电路原理图及引脚参数等资料

硬件 by 小北PCB设计
MT3608是一个小封装SOT23,引间距离是0.95MM的升压集成芯片,它应用在是小封装,低功率电路图中。内部集成了80毫欧的功率管。最高电压可以达到48V。最大电流可以达4A等参数。
下面和小北看下它们的特点:(并为大家提供了3.3V升压到5V的电源模块电路图。)
●内部软启动导致小的涌电流,延长电池寿命。
●内部集成80mΩ功率管
●1.2MHz固定开关频率
●轻载脉冲频率自动调制模式
●内部4A开关电流极限
●2V至24V输入电压
●输出电压高达28V
●可调输出电压
●内部补偿,内消旋作用
●效率高达97%
MT3608开关频率为1.2MHz。包括低压闭锁、限流和热过载保护,以防止损坏,并允许使用2mm或更低高度的微型、低成本的电容器和电感器。
我们看下MT3608的引脚参数资料。
1脚SW:电源开关输出。SW是内部MOSFET开关的漏极。将功率电感器和输出整流器连接到SW。SW可以在GND和28V之间摆动
2脚GND:输出。
3脚FB:反馈输入FB的电压为06V。将电阻分压器连接到FB
4脚EN:调节器开/关控制输入。EN为高电平时,转换开始。EN为低电平时,关闭转换器不使用。将EN连接到输入电源以自动启动。
5脚 IN:电源输入引脚。
6脚 NC:空脚。

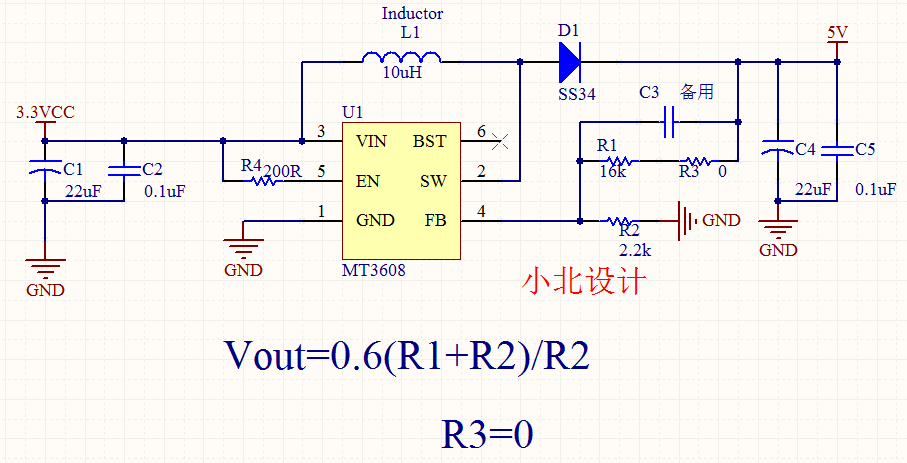

MT3608升压模块电路原理图及输出电压计算参数。关注微信号:回复MT3608
​MT3608升压块模电路原理图及引脚参数等资料

原理图转PCB图。更多的设计资源更在小北PCB设计。

​MT3608升压块模电路原理图及引脚参数等资料
