MP1482DS 是一个降压稳压DC-DC芯片,它是采用8脚,间距为1.27MM的SOC封装I,可输入4.75V倒18V的电压。可调节出0.923V倒15V的电压。因为内置它的最大可供电是2A。它是一个同步整流,电流模式,降压稳压器。,他的转换效率为93%,固定340kHz频率,下面和小北一起看下他们的引脚定义及参数:输出电压的调整,可以查看下面电路设计图。

1脚BS:高端栅极驱动升压输入。BS为高电平时,为N沟道MOSFET开关提供驱动。将0.01uF或更大的电容器从SW连接到BS,为高端开关供电

2脚IN:电源输入。IN为IC提供电源,以及降压转换器开关。使用4.75V至18V电源驱动。用适当大的电容器将IN旁路到GND,以消除IC输入端的噪声。

3脚SW:电源开关输出。SW是向输出端供电的开关节点。将输出LC滤波器从SW连接到输出负载。请注意需要一个电容器从SW到BS电源的高端开关。

4脚GND :地

5脚FB:反馈输入。FB感测输出电压来调节该电压。用电阻分压器从输出电压驱动FB。反馈闽值为0.923V。

6脚COMP:补偿节点。COMP用于补偿调节控制回路。从COMP到GND连接一个串联RC网络,以补偿调节控制回路。在某些情况下,从COMP到GND需要一个额外的电容。。

7脚EN :启用输入。EN是一个数字输入,用于打开或关闭调节器。驱动EN为高开启调节器,驱动EN为低关闭调节器。带100欧的电阻

上拉,自动启动。

8脚SS :软启动控制输入。SS控制软启动周期。从SS到GND连接一个电容器以设置软启动周期。0.luF电容器设置软启动周期为15ms。若要禁用软启动功能,请保持SS处于未连接状态:

下面是MP1482DS芯片电源12V转3.3V的典型应用模块电路图,在电路图中我们放了几个备用电阻或电容器件,这样有利于我们硬件后面的调试。关注微信公众号回复:MP1482 可以下载

 MP1482DS集成电源芯片引脚功能,降压电路原理图,PCB图

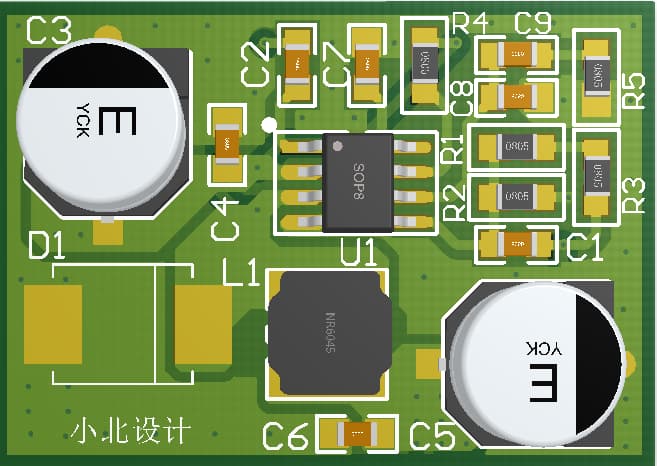

上面原理图转换成PCB设计图:

MP1482DS集成电源芯片引脚功能,降压电路原理图,PCB图
