MP1584EN集成电源模块芯片各引脚有哪些的功能？

概述:MP1584EN是一个内部集成了MOSFET的一个高频降压稳压元器件芯片，它提供3A大电连续输出，快速回路响应和易于补偿，它的PCB封装采用的是SOIC8封装，引脚间距为1.27MM。有散热底片。它的输入电压是4.5V至28V，它的静太工作电流很小，大约100uA，在电池供电的应用中使用。通过在15MHz的开关，它能够防止EMI(电磁干扰)噪声问题，如在AM收音机和ADSL应用中发现的那些。

一、MP1584电源芯片有哪些功能和特性？

电压4.5V至28V工作输入范围

可编程开关频率从100kHz至1.5MHz

内部设置电流限制

内部软启动

陶瓷电容器稳定

轻载高效率脉冲跳频模式

电流检测电阻器提供SOIC8E封装

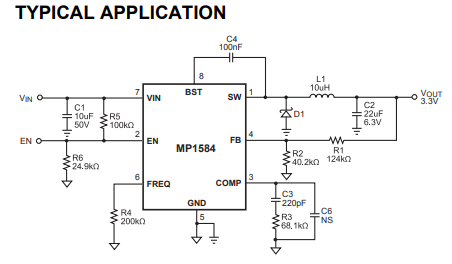

下面输出为3.3V的典型应用图：

输出电压计算方法。Vfb=0.8

和小北一起来了解MP1584EN的各引脚的功能。

SW：交换机节点。这是高端开关的输出。需要一个低正向肖特基二极管接地。二极管必须靠近开关管脚，以减少开关尖

EN：启用输入。将此引脚拉至指定闻值以下将关闭芯片。把它拉到指定的闻值以上或让它浮动，使芯片

COMP:补偿。这个节点是误差放大器的输出。控制回路频率补偿适用于此引脚。

FB：反馈。这是误差放大器的输入。输出电压由连接在输出和GND之间的电阻分压器设置该分压器按比例,从而来调节输出电压Vout，等于内部+0.8V参考电压。

FREQ:开关频率程序输入。从该引脚连接一个电阻到地，以设置开关频率。

VIN:输入电源。这为所有内部控制电路提供电源。去耦电容接地必须放在靠近此引脚，以尽量减少开关尖峰。

BST:引导。这是内部浮动高侧MOSFET驱动器的正电源。在此引脚和西南引脚之间连接一个旁路电容器

下面电路图设计为12V转5V降压电源模块，并提供原理图，PCB设计，不是免费哦。辛苦画的。掉了不下头发。呵呵，如有需要请，关注微信号回复：MP1584EN，小北代画PCB设计图。

在上面介绍引脚时，小北同时介绍了一些重要电容，二极的放置位置。请画板的时候主意。

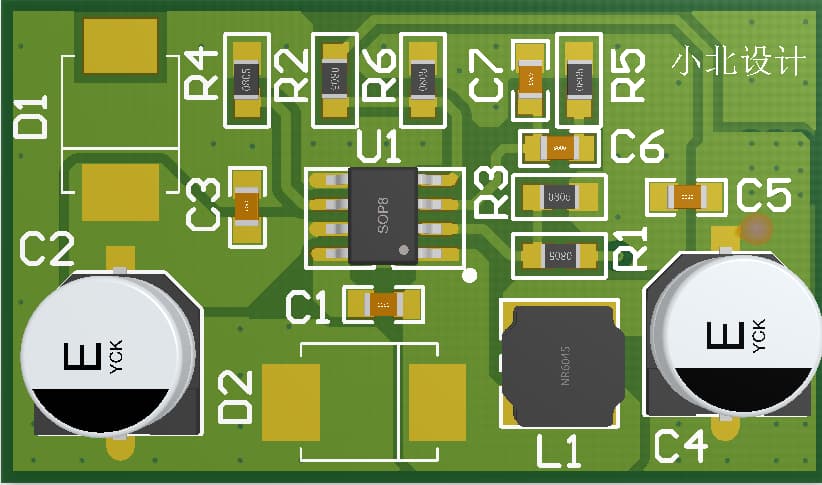

下面是Altium Designer PCB图。
