OB2269/8电源管理芯片引脚功能及典行应用电路图

硬件 by AD,Allegro,pads,PCB设计,电源模块,硬件基础及SMT32知识—小北设计

OB2268和OB2269是一款高度集成的电流模式PWM电源管理IC芯片。它们的有二种封装,分别是插件DIP8和贴片SOP8的8引脚芯片,它们具备低待机功耗(约满载 1/30的电流)、无噪声工作、内置前沿消隐、启动电流为6.5UA、最底工作电流的电流为2.3UA、内置OCP补偿、MOSFET软驱动等等特点,其广泛用作于PC电视机顶盒电源电路设计、电池充电电路,笔记本电脑电源适配器等等电路上去。OB2269可以和OB2268,DAPO2,SG6841,SG5841可以直接代换。在操作中,20KHZ以下的音调能量被最小化。因此,音频噪声性能大大提高。在实际应用电路图中,我们要考虑到各个方面。

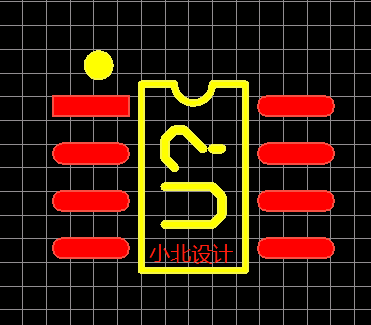

下面由小北设计提供了它们的原理图与PCB封装供大家下载。这里我们采用的是SOP8的封装,关注微信号回复:OB2269可以下载

OB2269/8电源管理芯片引脚功能及典行应用电路图OB2269/8电源管理芯片引脚功能及典行应用电路图

OB2269有哪些功能和特性和特性呢?

下面我们和小北一起来认识电源芯片的引脚功能吧!OB2269提供完整的保护覆盖,具有自动恢复功能,包括逐周期电流限制(0CP)、过载保护(OLP)、过温保护(TP)、VDD过压保护(OVP)和欠压锁定(UVLO)。的栅极驱动器输出钳位在18V,以保护功率MOSFET。

2号脚FB(电压反馈):其输入电平值与第6脚的电流监测值共同确定PWM控制信号的占空比。如果FB端的输入电压大于某个设定的阑值电压,则内部的保护电路会自动关断PWM输出

3号脚VIN(启动输入):通过一个高阻值的电阻连接到整流器的输出端,启动器件进入工作状态;同时该电压被采样,以产生线电压补偿

4号脚RI(参考设置):内部振荡频率设定脚。[和GID之间所接的电阻决定芯片的工作频率

5号脚RT(温度检测):通过一个ntc热敏电阻连接到地。

6号脚SENSE(电流监测)电流监测输入脚。连接到MOSFET电流监测电阻端

8号脚GATE(驱动输出):栅极驱动输出引脚。用于驱动外接的MOSFET开关管,内部具有电压钳位电路18V。

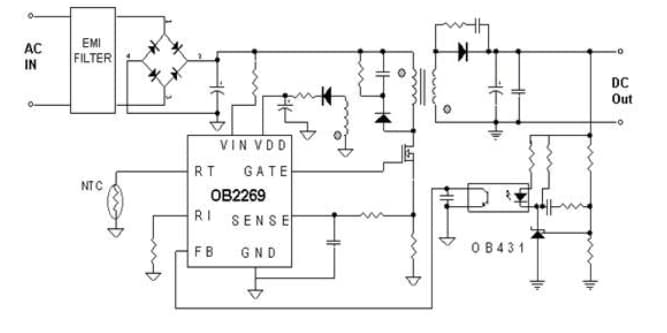

下图典行应用电路原理图提供给大家参考:

OB2269/8电源管理芯片引脚功能及典行应用电路图

更多的电源管理芯片,请关注小北设计:OB2269是一个较好的芯片。在应用时注意实际的温度和环境。
