MC34063是一个什么样的芯片,设计时要注意那些参数呢?

硬件 by AD,Allegro,pads,PCB设计,电源模块,硬件基础及SMT32知识—小北设计

MC34063是一个什么的芯片?它是一款 DC-DC 变换集成电路芯片它含有参考电压源(1.25V )温度补偿电压、比较器、能有效限制电流及控制工作周期的振荡器,RS触发器,驱动器及大电流输出开关管等,部电路配少量元件,就能组成升压、降压设计成的开关电路在平时电路设计时,我们经常会把这一款集成电源芯片考虑进去,MC34063该电路采用 DIP8 和 SOP8 封装

下面我们介绍它的升压电路图,从3.6V升压到9V的应用电路图如下图所示:

MC34063是一个什么样的芯片,设计时要注意那些参数呢?

这个电源芯片有那些参数呢?输出电压Vout=1.25(1+R3/R4)。

这个芯片可以从3V-40V的电压输入。在没有外接扩流三极管等器件时,输出电流可达1.3A

静态电流小具有输出电流限制功能,输出电流保护功能输出电压可调工作频率可达 100kHz内部基准参考电压精度 2%

外围元件标称含义和它们取值的计算公式:
Ct( 定时电容):决定内部工作频率。Ct=0.000 004*Ton(工作频率)
Ipk=2*Iomax*T/toff
Rsc( 限流电阻):决定输出电流。Rsc=0.33/Ipk
Lmin (电感):Lmin=(Vimin-Vces)*Ton/ Ipk
Co(滤波电容):决定输出电压波纹系数,Co=Io*ton/Vp-p(波纹系数

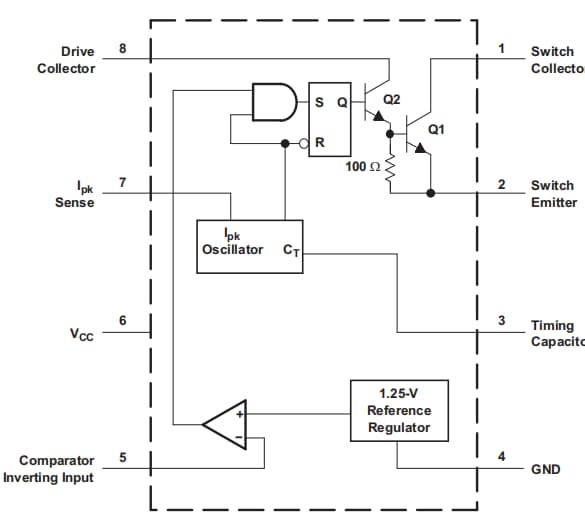

下面集成芯片的内部图。

 MC34063是一个什么样的芯片,设计时要注意那些参数呢?

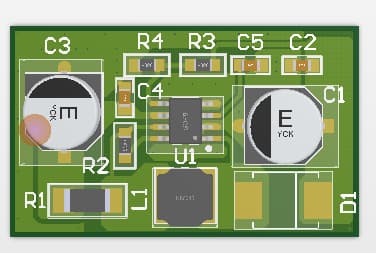

上面小北大概的介绍了MC34063是一个什么样的款集成开关电源芯片,接下来我们上面的原理图画进行PCB设计。在PCB设计时,C4要靠进6管脚边上,输入到输出要画大铜片,保证电路通过。R3取样电压最好是取电源的未端。下面是3.6升压到9V的电路图PCB板。如果你要下载SCH/PCB原理图,请你支付下辛苦汗水费(2元)呵呵。

MC34063是一个什么样的芯片,设计时要注意那些参数呢?

接: https://pan.baidu.com/s/1kuSZORvgcXkZP4kLxppG9Q 提取码: yg6g

在实际升压电路设计中,我们要注意器件实际参数及环境。
1、快速开关二极管可以选用IN4148,在要求高效率的场合必须使用 IN5819(贴片为SS14);

2、34063能承受的电压,即输入输出电压绝对值之和不能超过40V,否则不能安全稳定的工作;

3、输出功率达不到要求的时候,比如>1A时,可以通过外接扩功率管的方法扩大输出电流,三极管、双极型或MOS管均可,一般的芯片PDF资料上都会有典型扩流电路介绍;
