整流与滤波第 三节：桥式整流，电容，电感的特点。

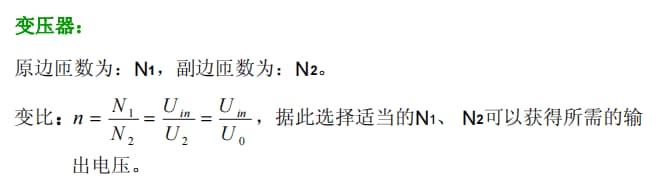

桥式整流的作用：是把变压器后的交流变成为直流，实现向后级电路提供电流，也可以防止电流的倒流。

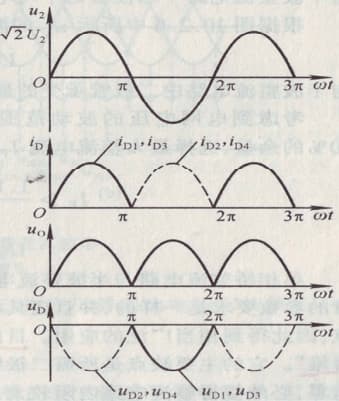

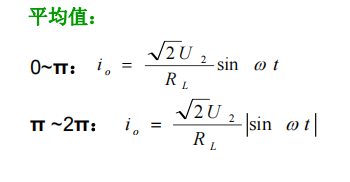

桥式整流的电路图及波形见下图：

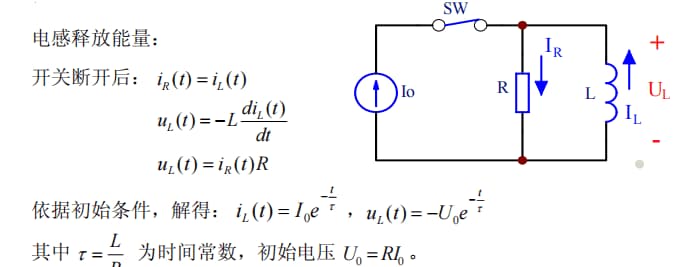

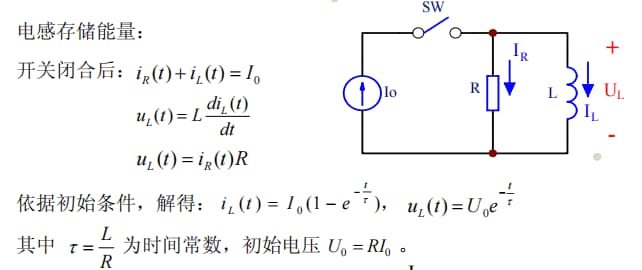

电感：是利用电感两端的电流不能突变的特点。从能量守恒观点看,当电流增大时,电感阻止它增大(把能量存储起来);而当电流减小时,电感阻止减少（把能量释放出来）,使负载电流平滑,所以电感L有平波作用。
电容：由于电容的充放电作用以及电容两端电压的存在，使得整流电路输出电压UL的脉动程度大为减弱，波形近于平滑，起到了滤波的作用。

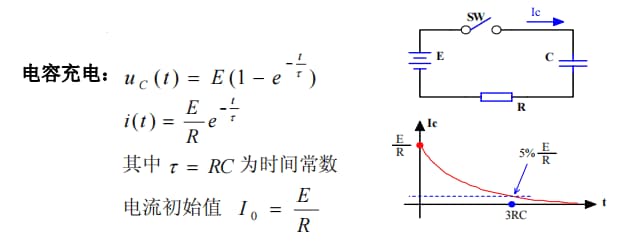

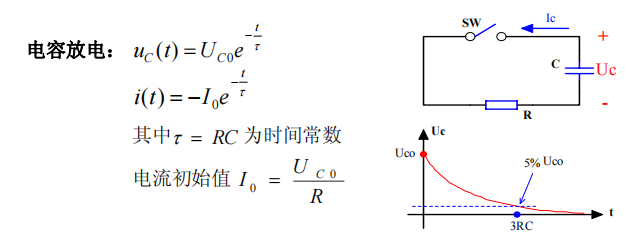

上面是小北提供的一些电容，电感的充放，能量存储与释放工式。更多的设计知识，请关注我们。
