整流与滤波第一节：半波整流

整流与滤波第一节：半波整流

半波整流器是指只允许交流电压波形的一个半周期通过，阻塞另一个半周期的整流器。半波整流器用于将交流电压转换为直流电压，只需要一个二极管即可构成。

和小北一起来了解直流稳压电源的构成

交流电压(电流):幅值与方向均随时间作周期性变化的交流电压(电流)，小北PCB画板设计外包服务，专心，专业，十年一木。

 整流与滤波

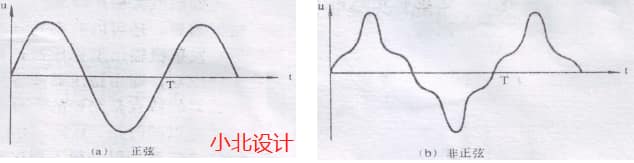

正弦交流电压（电流）：幅值与方向均随时间作正弦周期性变化的交流电压（电流）称为正弦交流电压（电流）。我们常说的交流电就是正弦交流电压或电流的简略称呼。

有效值:与交流电压(电流) 热等效的直流电压 (电流) 直称为该交流电压 (电流) 的有效值。

峰 值:交流电压 (电流) 所达到的最大瞬时值。

频 率:交流电压(电流) 每秒做周期性变化的次数

直流电压(电流) :数值大小与方向均不随时间变化的电压 (电流) 称为直流电压 (电流)，实际上，方向安全可以保证不随时间而变化,但数值不可能做到一直恒定，因此，对于方向不变、数值随时间而变的交流电压(电流) 可以用一个直流电压 (电流)与一个幅值、方向随时间变化的交流电压 (电流) 叠加。

半流整流半波整流利用二极管的单向导电性，在输入为标准正弦波的情况下，输出获得正弦波的正半部分，负半部分则损失掉

半波整流器的优点：半波整流器的主要优点是简单。因为它们不需要那么多组件，所以安装和构造它们更简单、成本更低

半波整流器的缺点是:每个正弦波只允许一个半周期通过，而另一个半周期被浪费了，这就导致了能量损失。它们产生低输出电压。

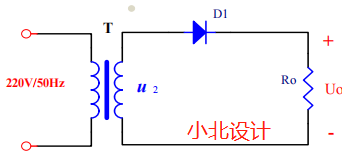

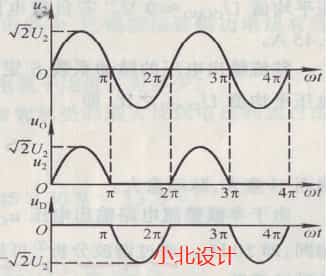

半波整流的电路图及波形图如图所示
