选择电阻时，应该考虑电压，功率，老化，温度系数，噪声等等各种因素，和小北一起来了解下电阻吧！

贴片电阻是片状电阻是金属玻璃铀电阻的一种形式，他的电阻体是高可靠的玻璃铀材料经过高温烧结而成，电极采用银钜合金浆料。体积小，精度高，稳定性好，耐潮湿和高温， 温度系数小，由于其为片状元件，所以高频性能好.可大大节约电路空间成本，使设计更精细化.

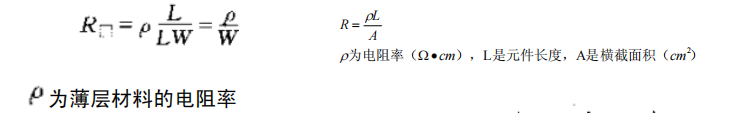

方块电阻:是指一个正方形薄层材料当电流方向与其某个边相平行时的电阻，如图所示。用Ro表示，公式如.

对于一个电阻的阻值R可以认为是R乘以电流方向上的方数，即R= RoXN

阻值与正方形的面积无与，只与材料的掺杂浓度与厚度有关。小北PCB设计外包服务，专业，专注，十年成木。

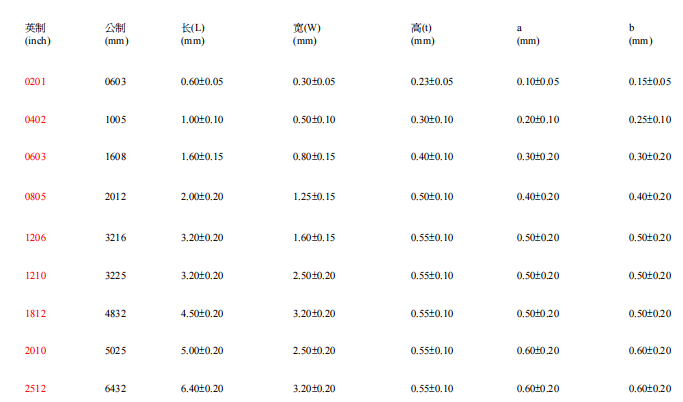

贴片电阻常见封装有9种，用两种尺寸代码来表示。一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。我们常说的0603封装就是指英制代码。另一种是米制代码，也由4位数字表示，其单位为毫米。下表列出贴片电阻封装英制和公制的关系及详细的尺寸

下面和小北一起来我们看看国内贴片电阻的命名方法:

1、5%精度的命名:RS-05K102JT

2、1%精度的命名:RS-05K1002FT

R -表示电阻

S -表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

05 -表示尺寸(英寸):02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示2010、12表示2512。

K -表示温度系数为100PPM,

102-5%精度阻值表示法:前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102=1000Ω=1KΩ。1002是1%阻值表示法:前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002=10000Ω=10KΩ。

J -表示精度为5%、F-表示精度为1%。

T -表示编带包装

贴片电阻阻值误差精度有±1%、±2%、±5%、±10%精度，常规用的最多的是±1%和±5%，

±5%精度的常规是用三位数来表示例 例512，前面两位是有效数字，第三位数2表示有多少个零，基本单位是Ω,这样就是5100欧，1000Ω=1KΩ,1000000Ω=1MΩ

为了区分±5%，±1%的电阻，于是±1%的电阻常规多数用4位数来表示 ，

这样前三位是表示有效数字，第四位表示有多少个零4531也就是4530Ω，也就等于4.53KΩ

电阻有那些技术参数

精度:F级±1，G级±2%，J级±5，K级±10

标称电阻值:

1%时共4位，前3位为有效值，最后一位表示乘以10的几次方。

5%时共3位，前2位为有效值，最后一位表示乘以10的几次方。

例:472=精度为5%，大小为47*100=4.7Kohm

额定功率:在正常的大气压力及环境温度为一55C~十70℃的条件下，电阻器长期  工作所允许耗散的最大功率。wl

额定电压:由阻值和额定功率换算出的电压。

最高工作电压:允许的最大连续工作电压。在低气压工作时，最高工作电压较低。

温度系数:温度每变化1C所引起的电阻值的相对变化。单位为Ppm/C2

老化系数:电阻器在额定功率长期负荷下，阻值相对变化的百分数，它是表示电阻器寿命长短的参数。

一般情况下0201是1/20W、0402是1/16w、0603是1/10W、0805是1/8、1206是1/4W、1210是1/3、1812是1/2W、2010是3/4W、2512是1

fsun. 2009-7-9

温度系数越小，电阻的稳定性越好。 阻值随温度升高而增大的为正温度系数，反之为负温度系数。可以是线性，也可以是非线性的。

噪声:产生于电阻器中的一种不规则的电压起伏，包括热噪声和电流噪声两部分，热噪声是由于导体内部不规则的电子自由运动，使导体任意两点的电压不规则变化

线绕电阻:噪声电势1~3uV/V

碳膜电阻噪声电势1~5uV/V

金属膜电阻:噪声电势1~4uV/V

选择电阻时，应该考虑电压，功率，老化，温度系数，噪声等等各种因素，更多知识尽在小北设计
