电阻的作用是什么?它的实际工作模式是怎样?电阻如何分类呢?
我们一般认为电阻成线性工作(也就是理想状太),那它的实际工作模式是什么呢?下面和小北一起聊聊硬件设计时,电阻的各方面
理想电阻,纯电阻R,电阻不随频率变化
实际电阻
电阻元件的电路模型
实际电阻元件在低频和声频下除电阻R外,还有一定的电感L和电容C,它们对电阻的影响称做残量。
残量的影响以时间常数 表示,表达式为 =L/R一RC,单位为秒 。
电阻时间常数的性质一般随电阻值的大小而有所不同。低电阻元件的时间常数多呈感性,高电阻元件则呈容性。这是电阻在实际工作模式。作高频信号时我们要考虑进去。
在实际应用中电阻用来作什么呢?小北PCB设计外包,专业,专注,十年成木。
限流、分压、分流
分压:能过电阻串联。阻值越大,分压作用越明显
分流:分流电阻是一种使用非常低的一个电流表电阻高精密电阻测量电路中的电流通过。它是与某一电路并联导体的电阻。
上面是电阻实际工作的三种作用。
电阻还有将电能转化为内能的作用 : 电流通过电阻时,会把电能全部 (或部分)转化为内能。用来把电能转化为内能的用电器叫电热器如电烙铁、电炉、电饭煲、取暖器等等电阻的分类
按阻值特性
固定电阻、可调电阻、特种电阻(敏感电阻) . 不能调节的,我们称之为定值电阻或固定电阻,而可以调节的,我们称之为可调电阻。常见的可调电阻是滑动变阻器,例如收音机音量调节的装置是个圆形的滑动变阻器,主要应用于电压分配的,我们称之为电位器.

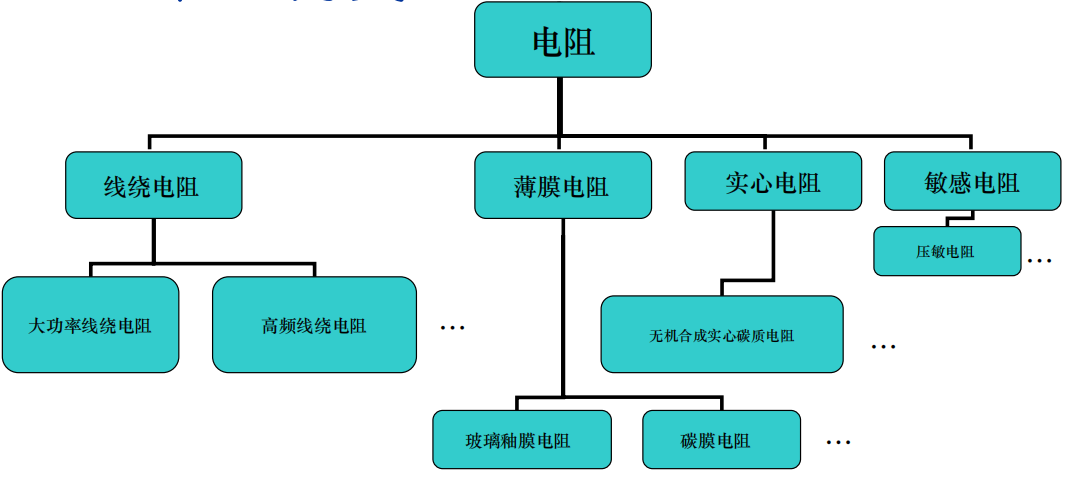

按制造材料

1、线绕电阻器:通用线绕电阻器、精密线绕电阻器
2、薄膜电阻器:合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、金属氮化膜电阻器。
3、实心电阻器:有机合成实心碳质电阻器。
4、敏感电阻器:热敏电阻器、光敏电阻器、压敏电阻器、气敏电阻器、湿敏电阻器。
和小北就聊到这里,硬件设计时,电阻的作用,实际工作模以及电阻的分类就结束了,更多的知识请关注小北设计,PCB设计外包,专业,专注,十年成木
